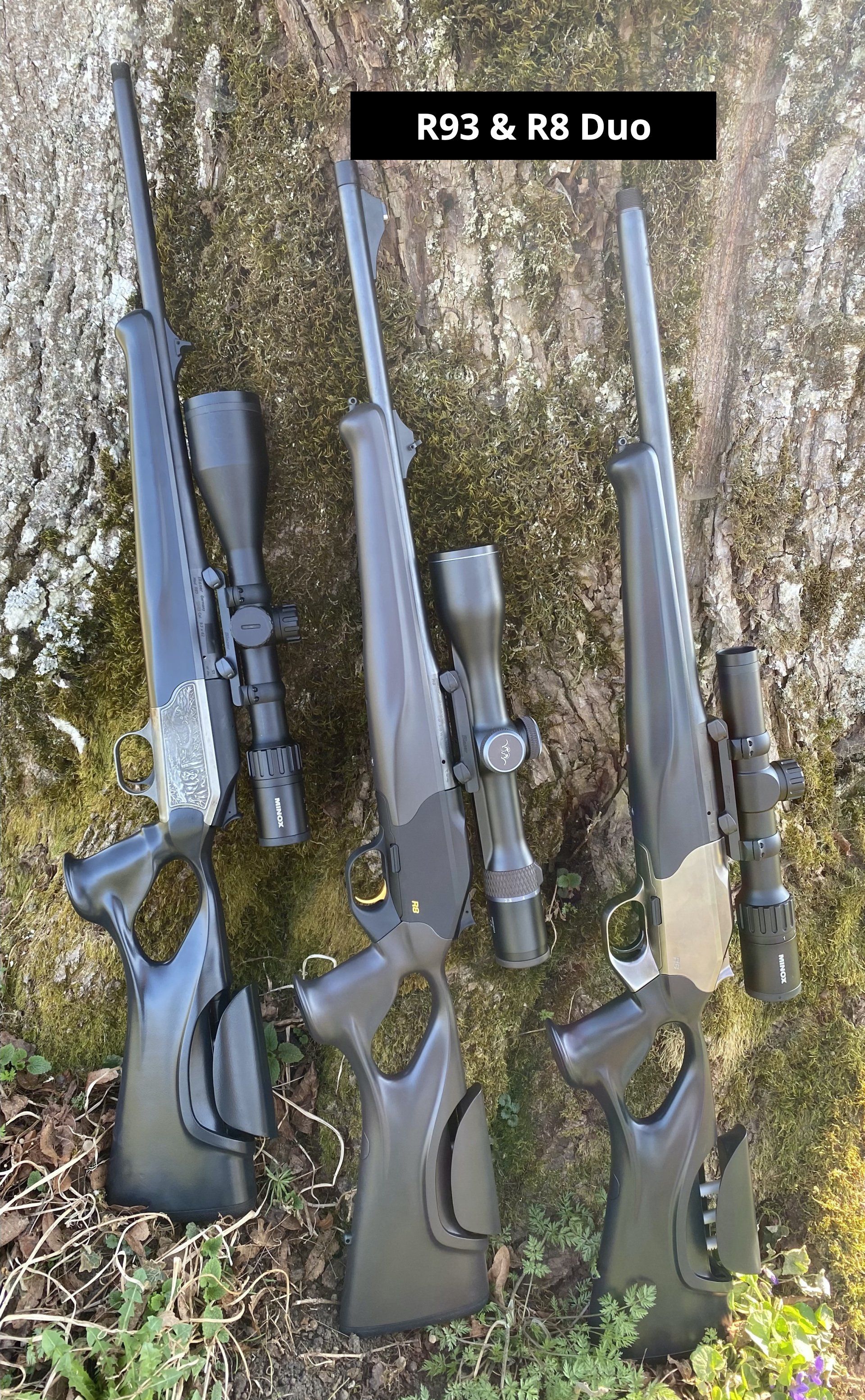

1. Modelos de armas:

• ¡Su rifle de caza (Blaser R93 o R8) con sistema de culata de 1 o 2 piezas se puede convertir muy fácilmente!
• En el caso de las variantes de eje de dos piezas, la conversión puede ser realizada por el propio cliente mediante autoensamblaje.
• Para las variantes de eje de una sola pieza, con mucho gusto lo haremos por usted sin cargo alguno, ya que es necesario que las instalemos para lograr la precisión deseada.
• Básicamente Todos los sistemas de ejes ASDM se basan en el mismo geométrico conceptoSolo el Geometría de conexión La carcasa del sistema está adaptada al modelo de arma correspondiente. Por lo tanto, las que se muestran aquí son ¡Los detalles del producto son válidos tanto para el R93 como para el R8!
• Ahora también es posible R8 con eje recto estándar en 2 variantes de culata para obtener (ver Galería R8). ¡Solo ASDM puede hacer eso!
• Variante #R8.VA1 y #R8.VA4: Se adapta a su unidad de gatillo existente con un guardamonte estándar redondeado.
• Variante #R8.VA2 y #R8.VA5: permite la ejecución exitosa de la Unidad de extracción con una transición suave a la culata, como en el R8 Success y el R8 Ultimate, así como en el R8 Professional/Success. Sin embargo, cabe señalar que estos unidad de extracción no Está disponible en asdm y, por lo tanto, no puede incluirse en la entrega. ¡Su distribuidor Blaser estará encantado de ayudarle con eso!
• No entregamos productos estándar; cada juego de ejes es único. de acuerdo con los requisitos específicos del cliente fabricado Por encargo. Por lo tanto, cada cliente recibe a ¡Único!
• Por lo tanto, el tiempo de fabricación y entrega es de varias semanas.

Disposición del tornillo del eje

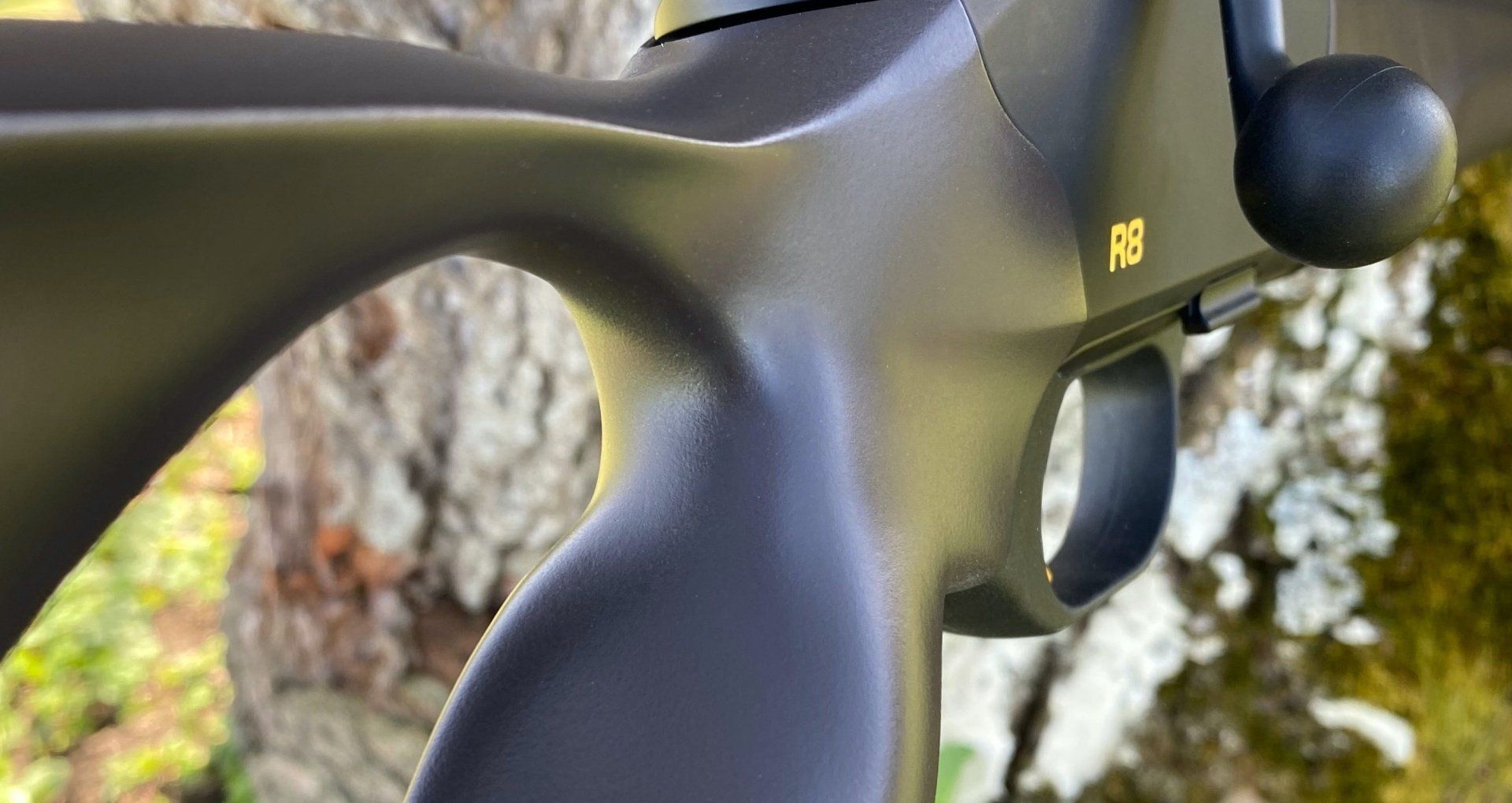

1.3 Manija empotrada

• En el hueco de la empuñadura de la pistola no hay ningún orificio de montaje antiestético, visible o perceptible, ¡algo bastante común en algunos fabricantes! (Ver imagen del hueco de la empuñadura)


Grifón

1.4 Sin bordes separadores:

• A diferencia de otras acciones sintéticas, la acción ASDM sin bordes de separación en el contorno exterior para ver o incluso sentir. Esto se debe a que nuestro eje está fabricado a partir de una sola pieza. Con la fabricación tradicional de plástico, esto no es posible debido al proceso de fabricación.

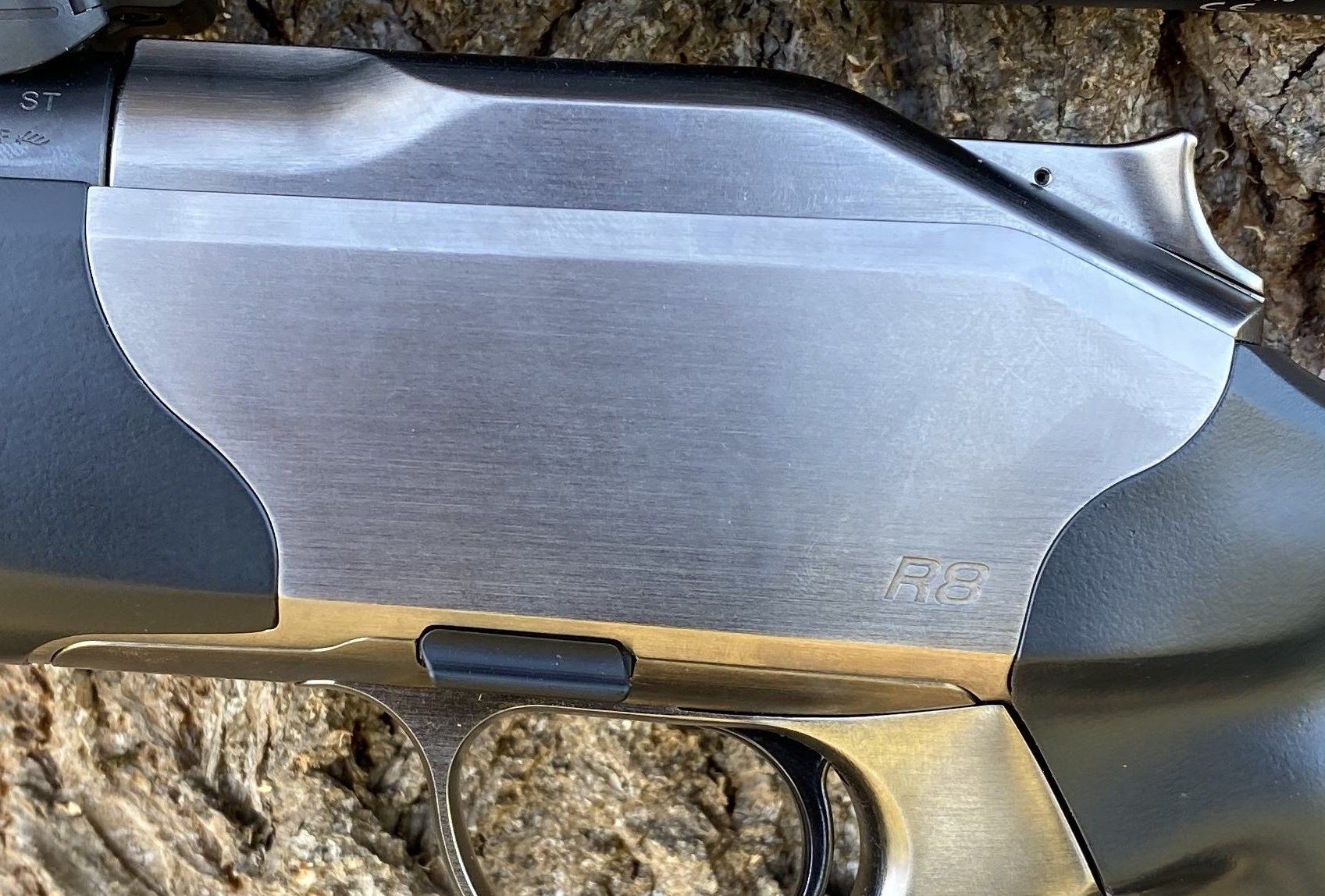

1.5 Dimensión del espacio:

• Mediante nuestro proceso de fabricación aditiva digital, producimos conexiones de cajas de sistema de alta precisión. Tolerancia de separación de contorno En las interfaces con la caja del sistema, se reduce a simplemente máx. 0,03 mm.

Tamaño del espacio

1.6 Peso:

• A pesar del ajuste integrado de la culata, la culata completa de ASDM (incluidos todos los tornillos) es ligera (aproximadamente 930-970 g).

1.7 Estabilidad:

• Mediante un proceso de incrustación desarrollado y patentado por asdm, el sistema de eje logra una estabilidad excepcional, lo que permite su uso todo disponible comercialmente industrial Laboratorios ¡Incluso se permiten calibres grandes!
• El material El material con el que se fabrican nuestros productos es un plástico de alta resistencia desarrollado especialmente para ASDM. 30% de contenido de fibra de carbonoEsto hace que nuestro enmangue sea muy ¡Estable y a la vez ligero!

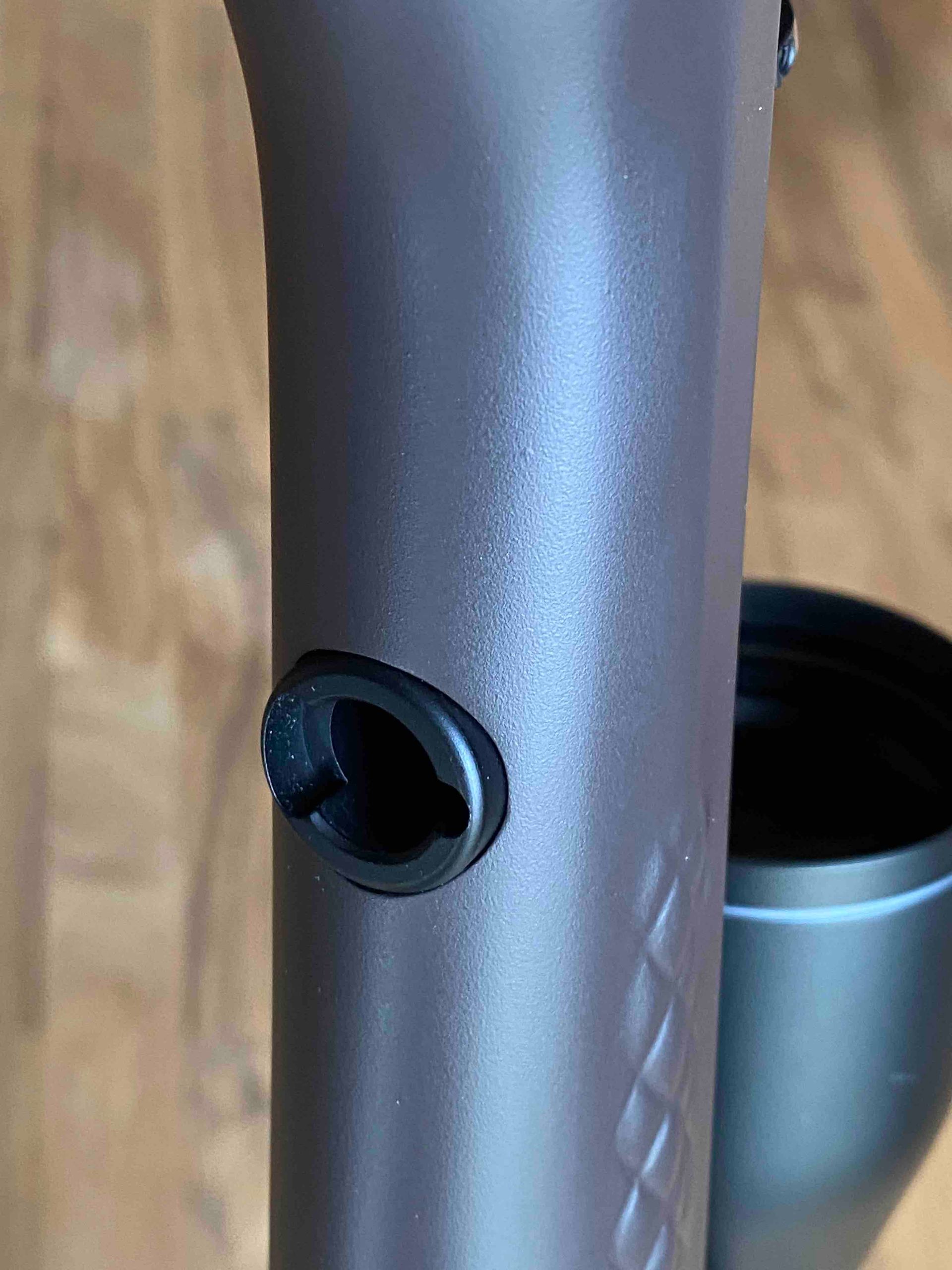

asdm integra 3 tomas de montaje de serie.

• 1x Guardamanos
• 2x culata inferior y superior (parte trasera de la culata)

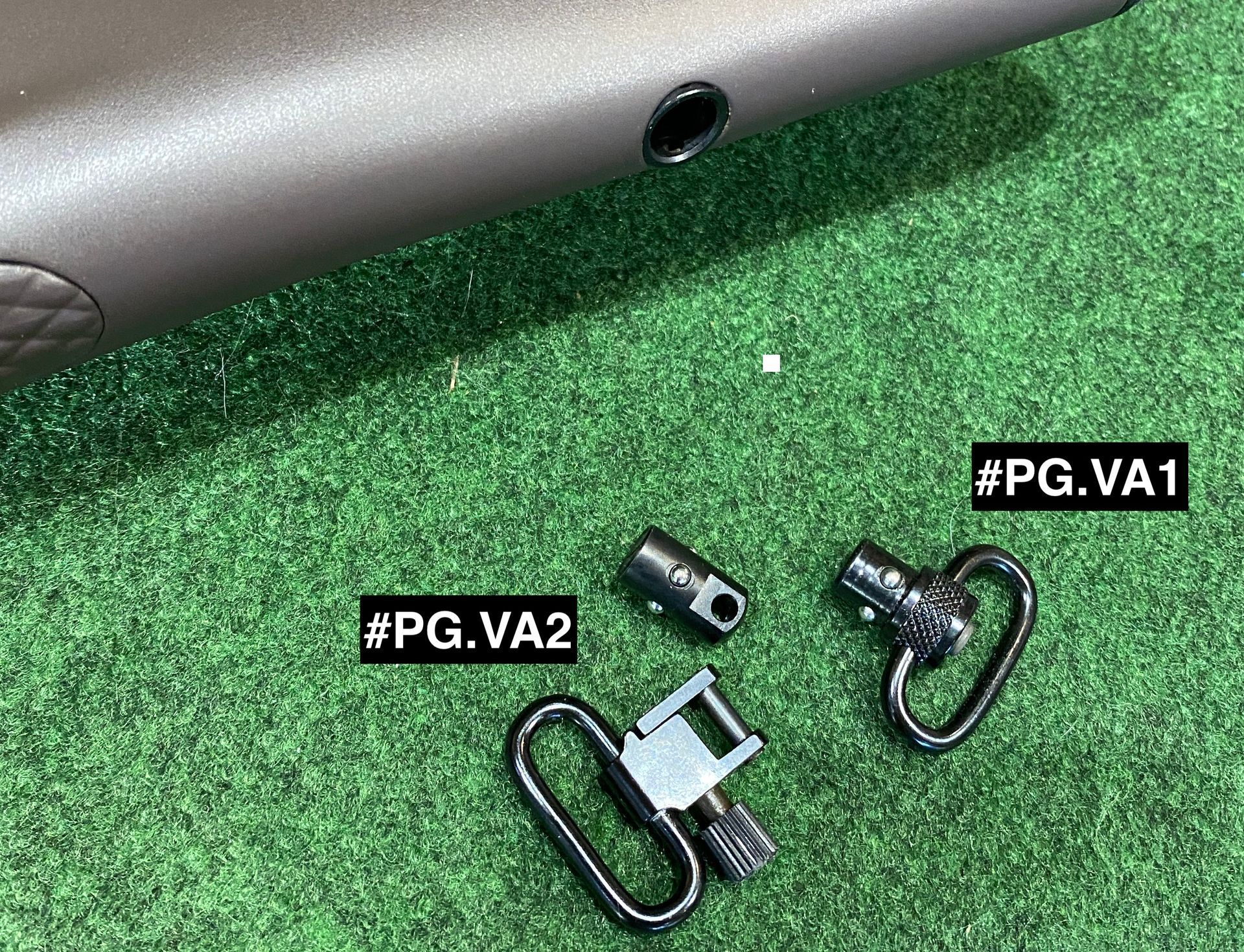

• Recomendamos la variante #PG.VA1, ya que es más fácil de manejar y permite una alineación flexible de los pivotes de la correa en la culata sin necesidad de herramientas.


2. Háptica

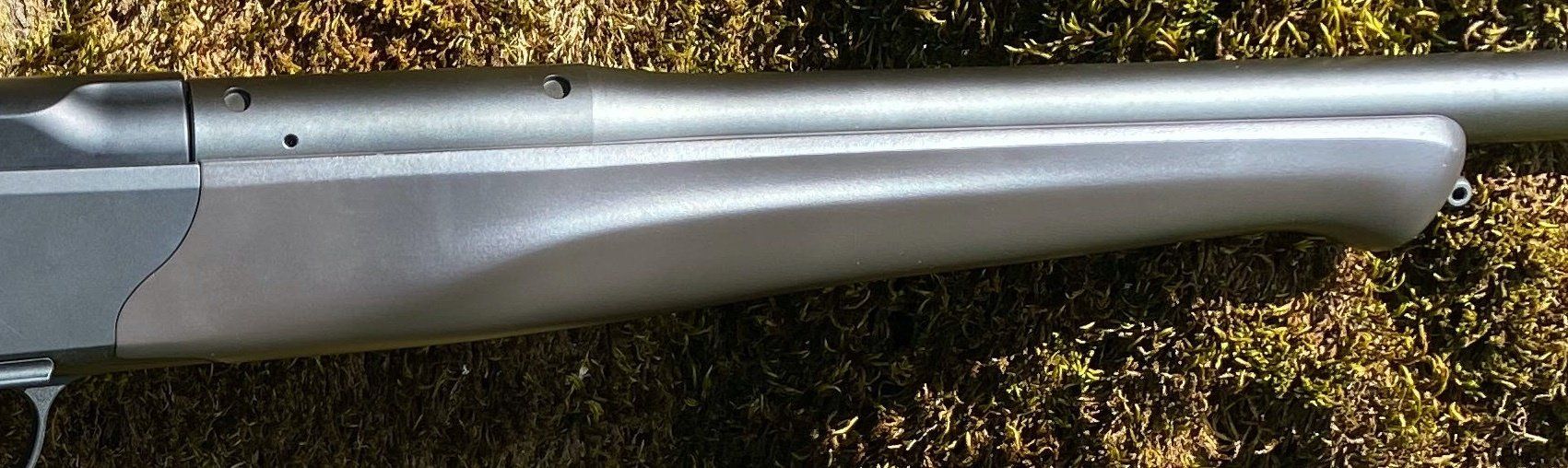

2.1 Extremo frontal háptico:

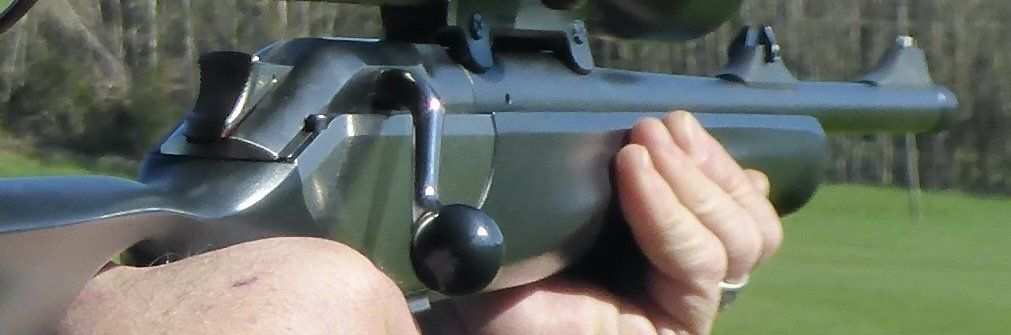

• Le damos la mayor importancia a la ergonomía Nuestro diseño de culata se basa, por lo tanto, en el diseño del guardamanos, que está equipado con una tira de agarre y, por lo tanto, es adecuado para Igualmente apto para usuarios diestros y zurdos.




2.2 Culata háptica:

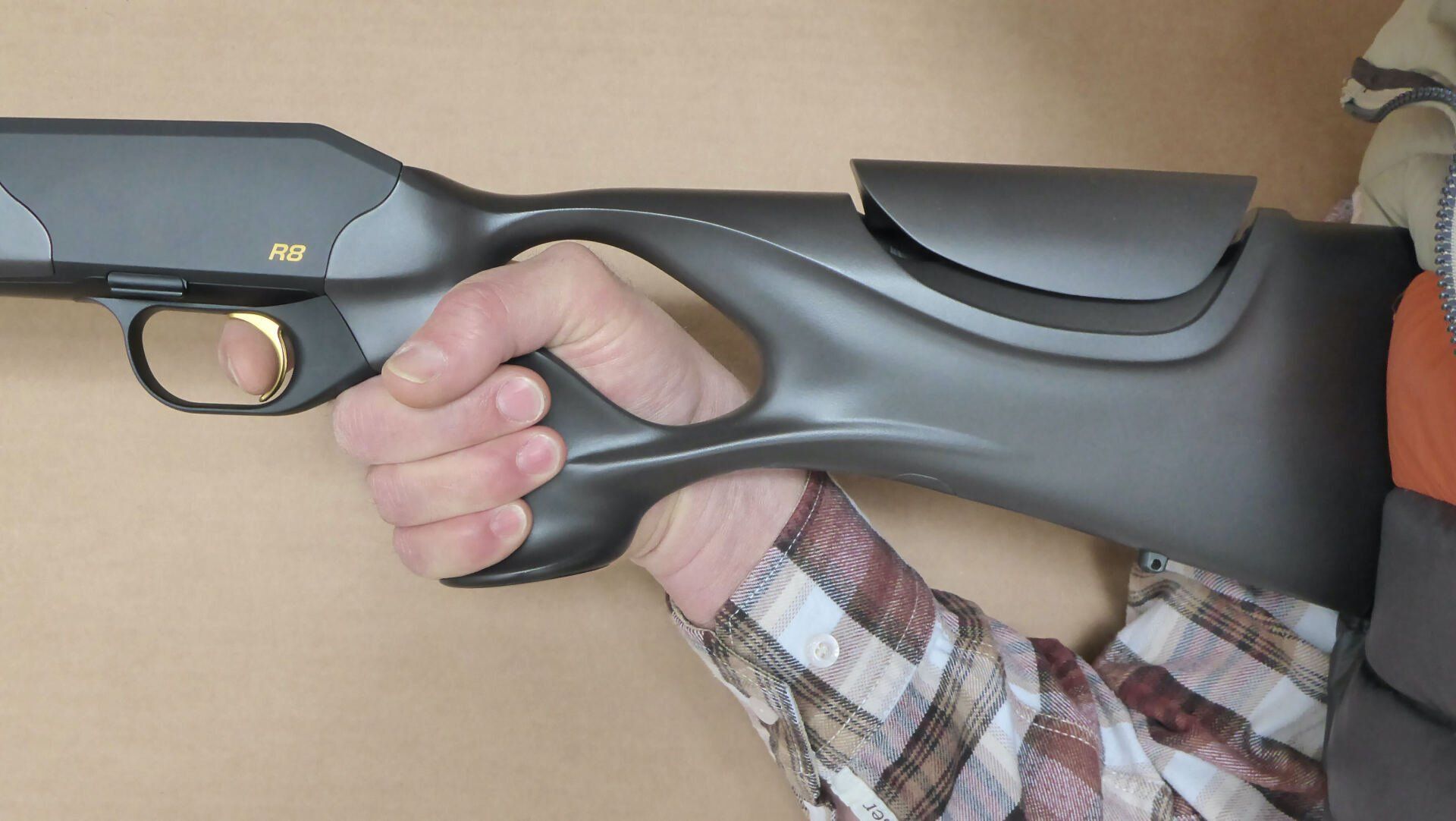

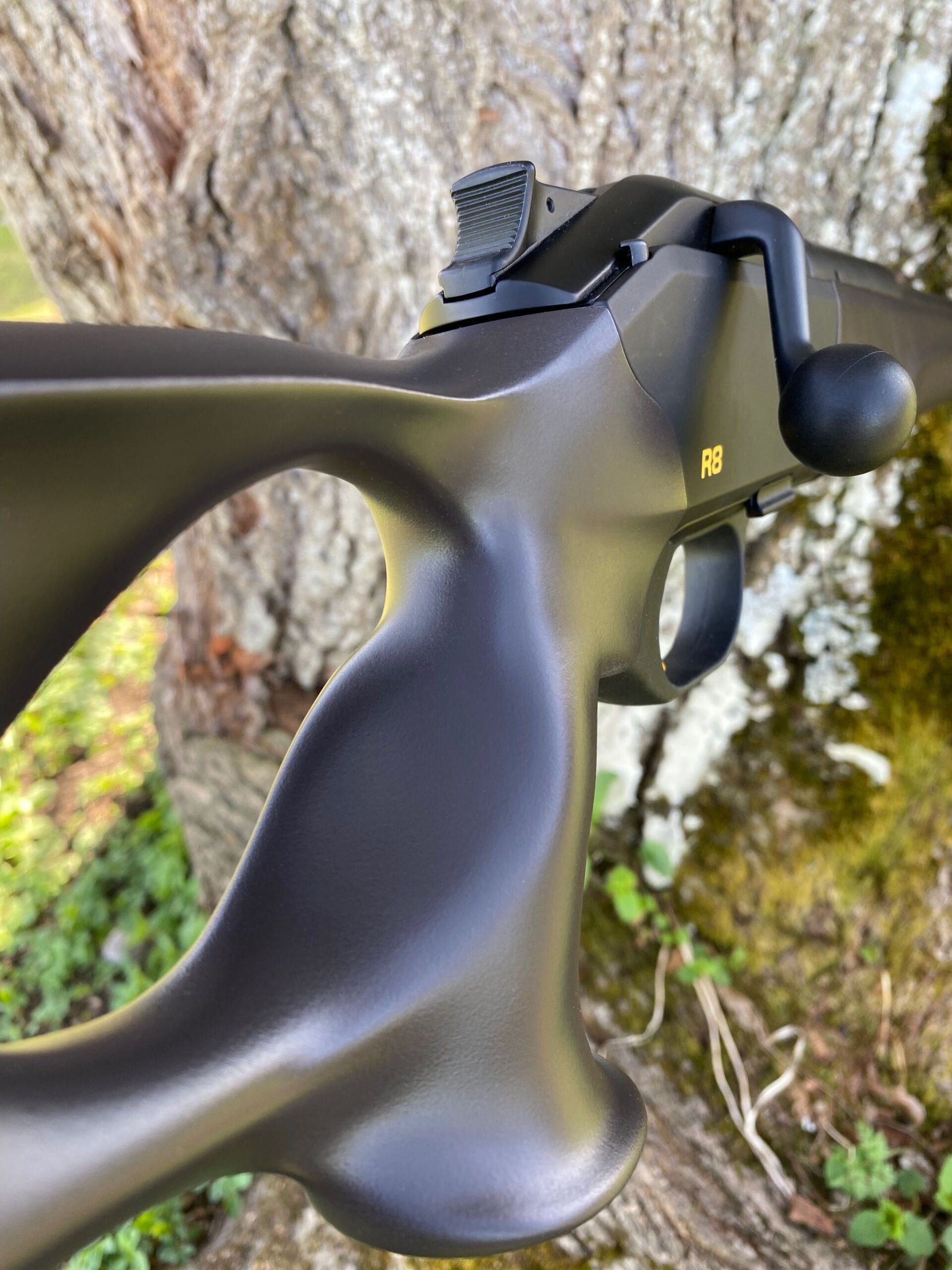

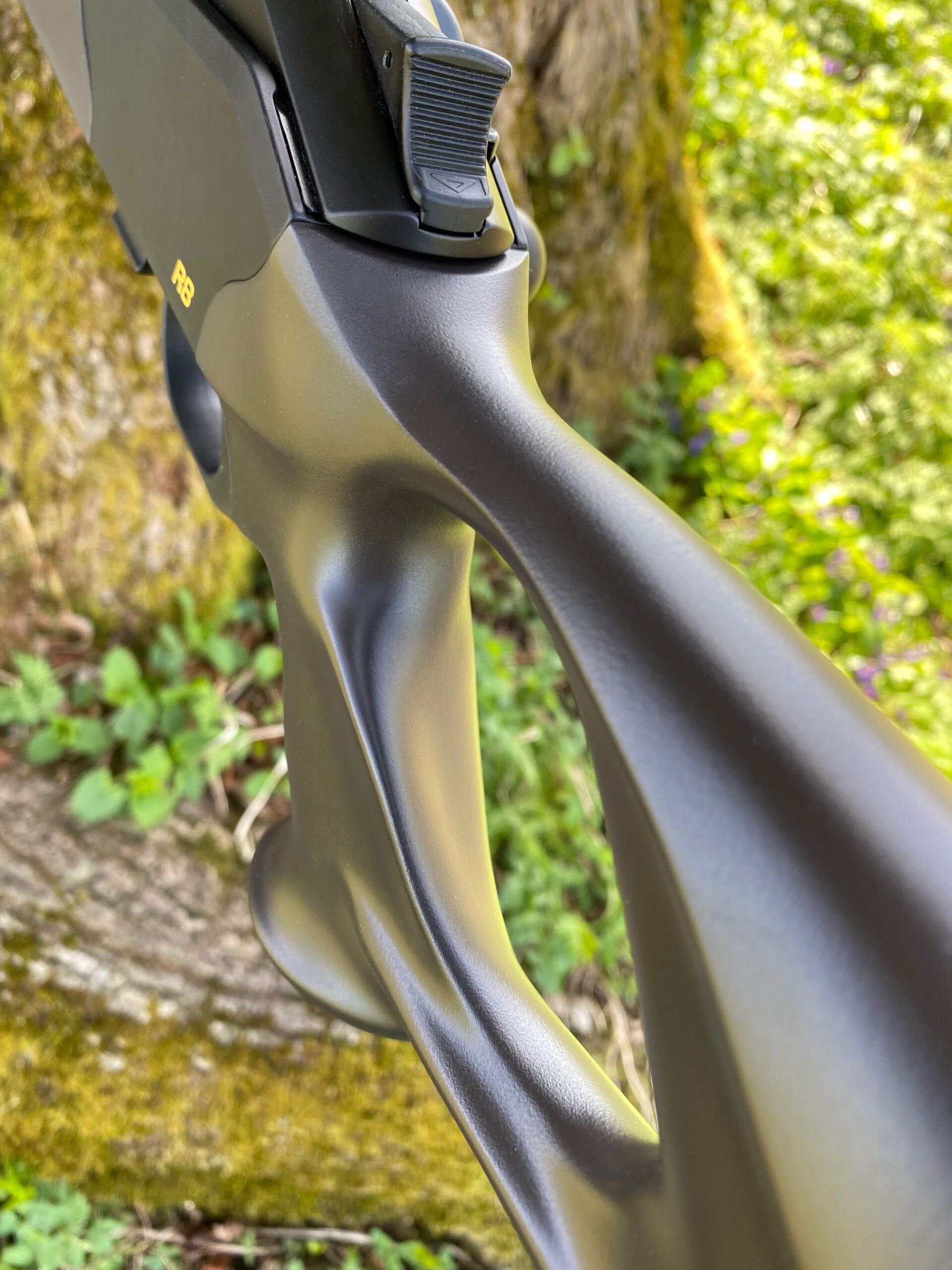

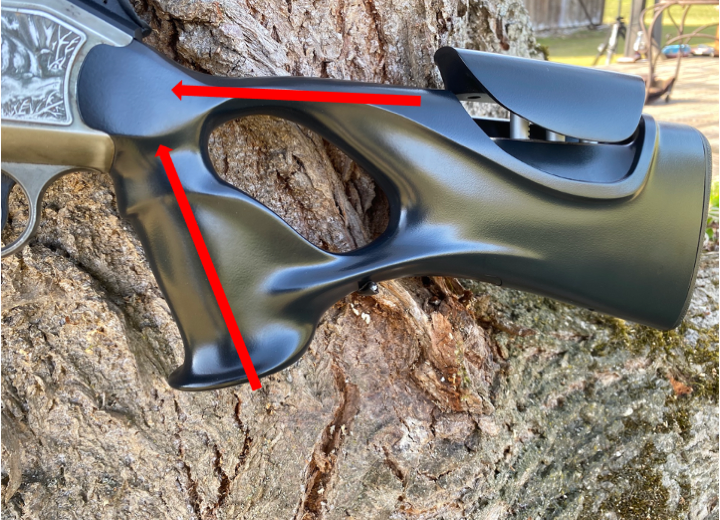

• La culata generalmente está equipada con un Empuñadura de pistola Diseñado específicamente porque solo este diseño garantiza una postura ergonómica, relajada y más sostenible al disparar. Esto se basa en nuestra dilatada experiencia y constituye la esencia de nuestra filosofía de producto.
• La empuñadura de la pistola tiene forma de tal manera que para manos pequeñas y grandes muy bueno y agarre firme Ofrece esta opción porque está disponible en tallas S, M, L y XL, adecuadas para cualquier tirador.
• La geometría de la empuñadura de la pistola está inspirada en la forma natural de la mano y, por lo tanto, se adapta ergonómicamente a la mano del tirador.

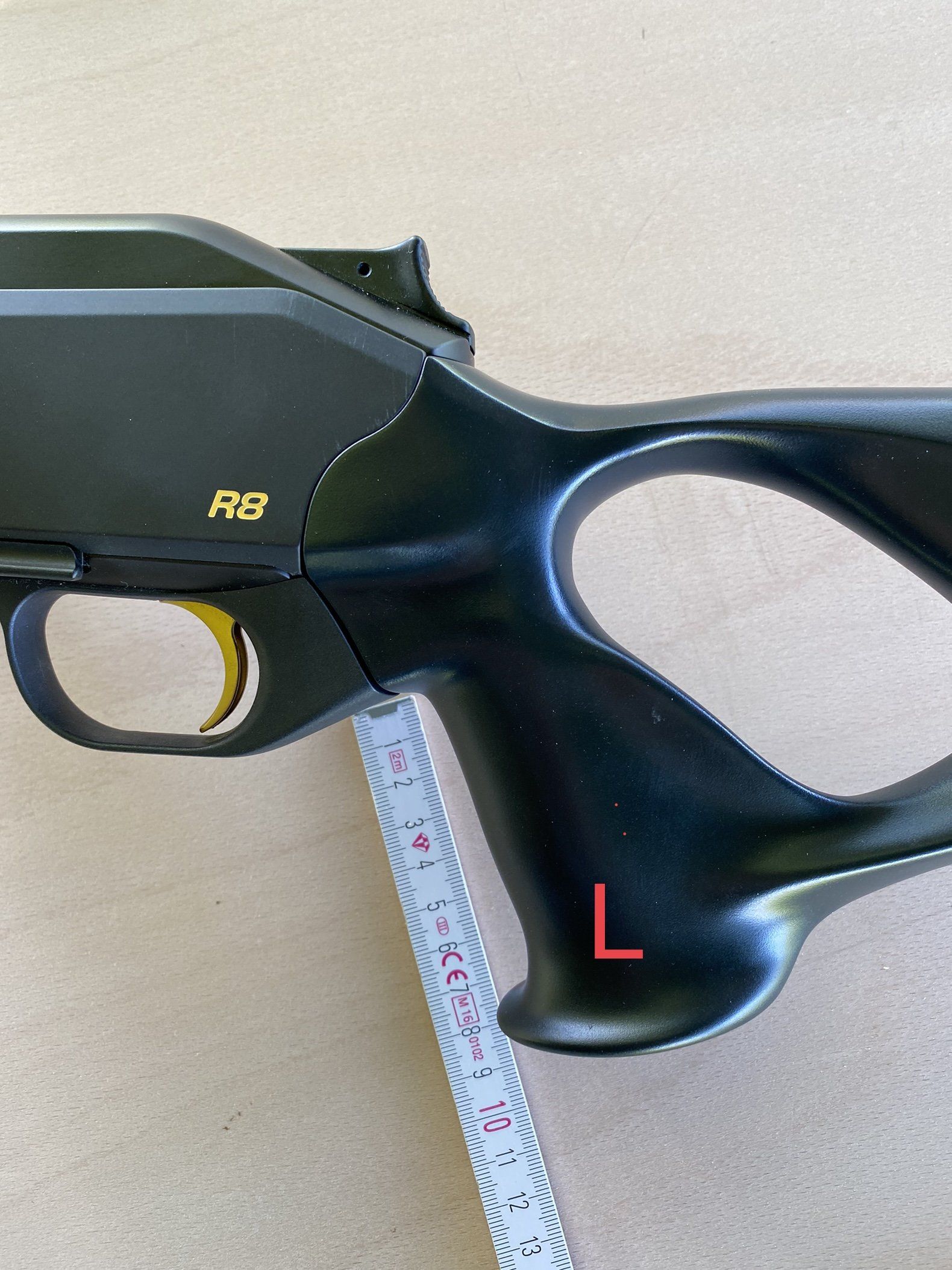

• Compare usted mismo el patrón de orificios del fabricante con el... agujero asdmen las siguientes dos imágenes. En este ejemplo, el arquero tiene el Tamaño de mano L ¡
• ¿Qué tipo de eje permite sujetar el mango de forma correcta y segura?

3.1 Ataque:

• Dado que los rifles de caza generalmente ya no se guían exclusivamente a través de miras abiertas, sino más bien a través de una mira telescópica o una mira de punto rojo, la carrillera de una culata tradicional se encuentra en una posición demasiado baja para posicionar el arma de forma segura y, en el sentido más estricto de la palabra, eficiente y rápida. La parte posterior de la culata se sitúa en la zona de la mandíbula superior y, por lo tanto, no proporciona un buen punto de fijación.
• Tenemos la solución para un ataque óptimo.

(Ver galería: comparación del ataque).

La solución:

• Una culata ajustable individualmente de asdm.
• Nuestro enfoque consiste en colocar la pieza de la mejilla en el único punto fijo supuestamente sensato en la mitad lateral de la cara, ¡El pómulo!
• Esto también es claramente evidente en el Vídeo, repetición rápida.

• Nuestro objetivo era... función completa en el Culata a integrar, de modo que el diseño conserve una apariencia tradicional y elegantemente estilizada.
• En la culata sin KickStop para ser instalado el de ese El espacio necesario se utilizó para alojar el mecanismo del peine ajustable.

Gobierno:

• La función de extensión se habilita mediante un perilla de control accionado en la parte inferior del eje.

  Mojadura:

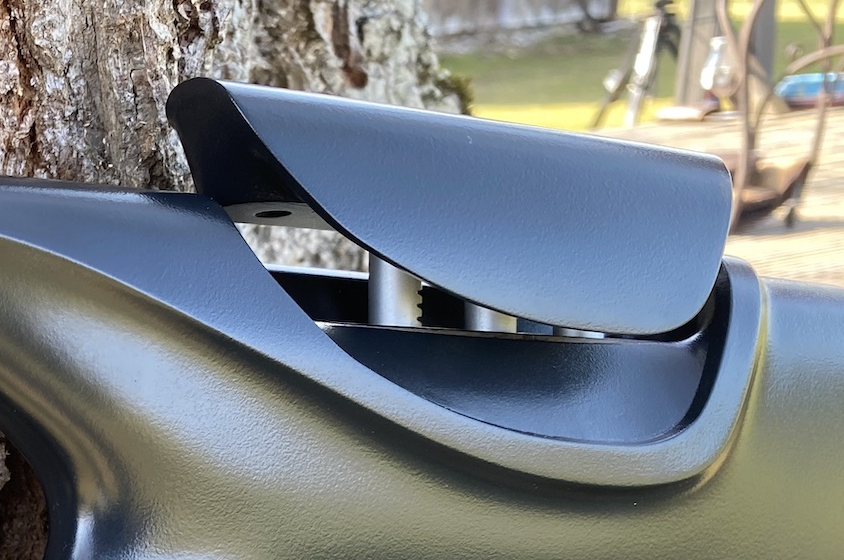

  • La carrillera es extendida bajo ruido, porque hemos integrado un mecanismo que amortigua el movimiento de elevación.




3.2 Repetición rápida:

• El Repetición rápida y fiable es absolutamente ¡La corona elevada de la culata garantiza que el objetivo permanezca enfocado!
• No es necesario retirar el pulgar del hueco de la empuñadura. ¡Esto permite volver a la posición del gatillo de forma rápida y segura! (Ver vídeo a continuación)

3.3 ¿Cómo funciona?

• El tope de altura, que se puede ajustar individualmente a la altura de extensión deseada, también se ajusta con precisión repetible mediante este mando de control. Es posible ajustar el eje hacia atrás. incrementos de 2,5 mm individualmente para adaptarse de forma flexible a las exigencias ergonómicas del tirador y a la situación de caza correspondiente (por ejemplo, caza desde puesto fijo, batida, rececho, caza de montaña, rastreo o caza a larga distancia, así como con los diferentes dispositivos de puntería, desde miras abiertas hasta grandes miras telescópicas).
• El máximo. Altura de extensión cantidades 35 mm.
• Para extender completamente el eje hacia atrás, se debe presionar el botón de control a fondo.
• Si se mantiene pulsado el botón por completo, se bloquea simultáneamente una unidad de tope.
• Ahora se puede empujar el eje hasta la altura deseada.
• Al soltar el mando de control, el tope trasero se coloca en su posición y la altura de extensión se ajusta al nivel deseado. Esta posición se mantendrá hasta que se vuelva a ajustar.
• Ahora, el botón de control solo se puede presionar hasta la mitad para luego insertar completamente la culata.
• Ahora, si vuelve a pulsar ligeramente el botón de control, el eje se extenderá automáticamente hasta la posición que haya preestablecido (función de memoria).

(Ver vídeo a continuación)

• El peine de culata extendido se sujeta mediante un sofisticado mecanismo. absolutamente a prueba de retroceso ¡Mantenido en posición!

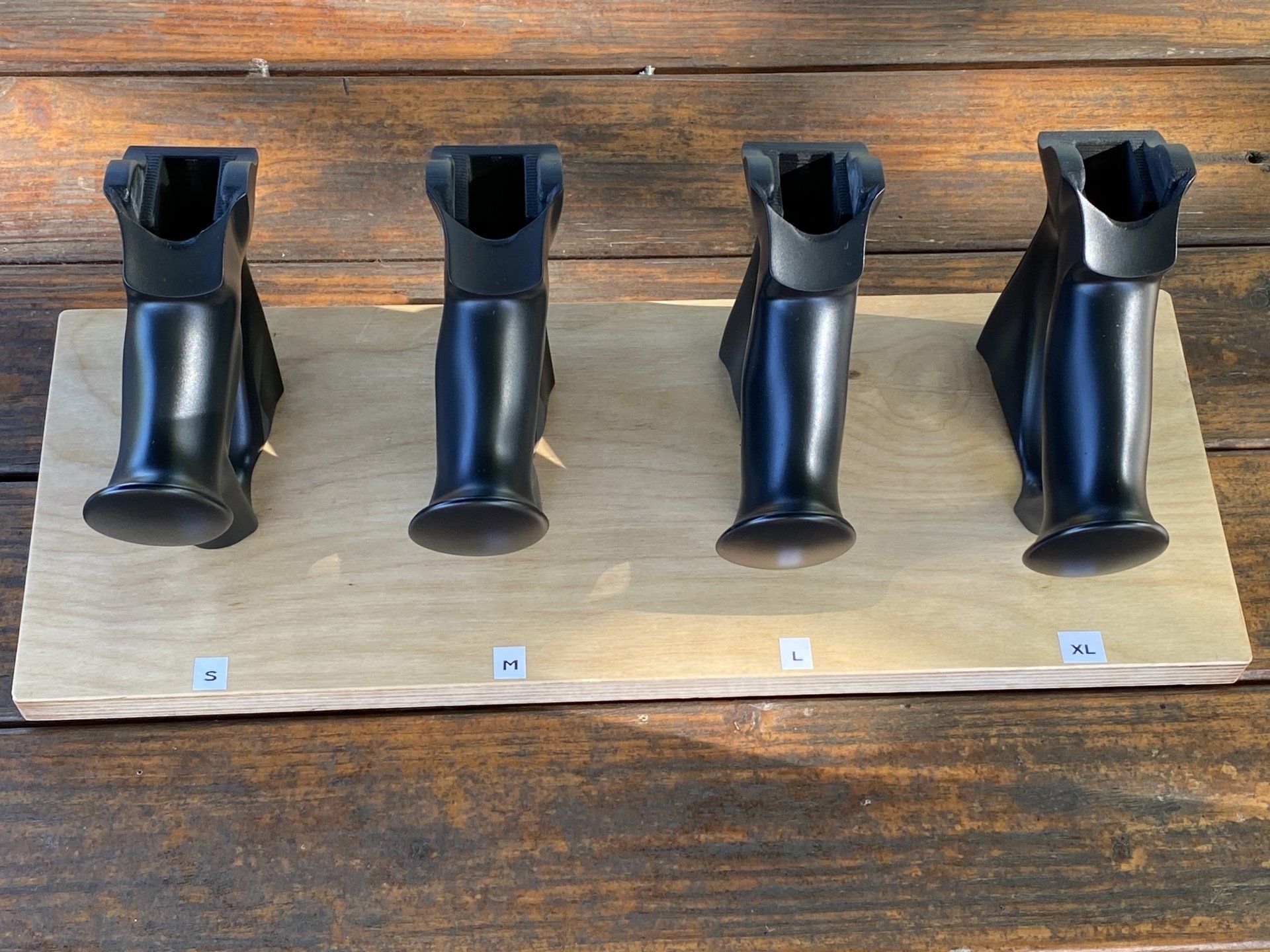

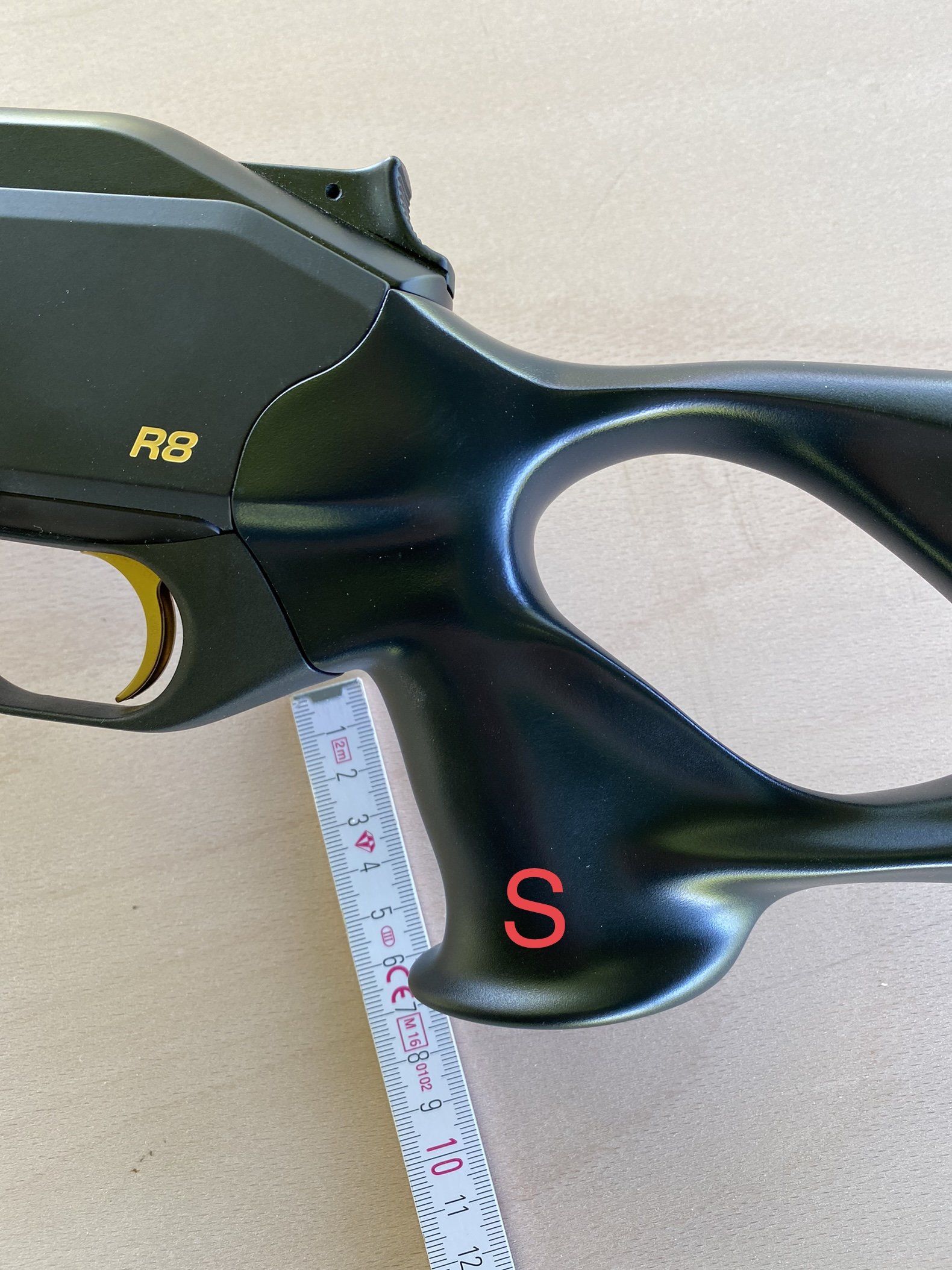

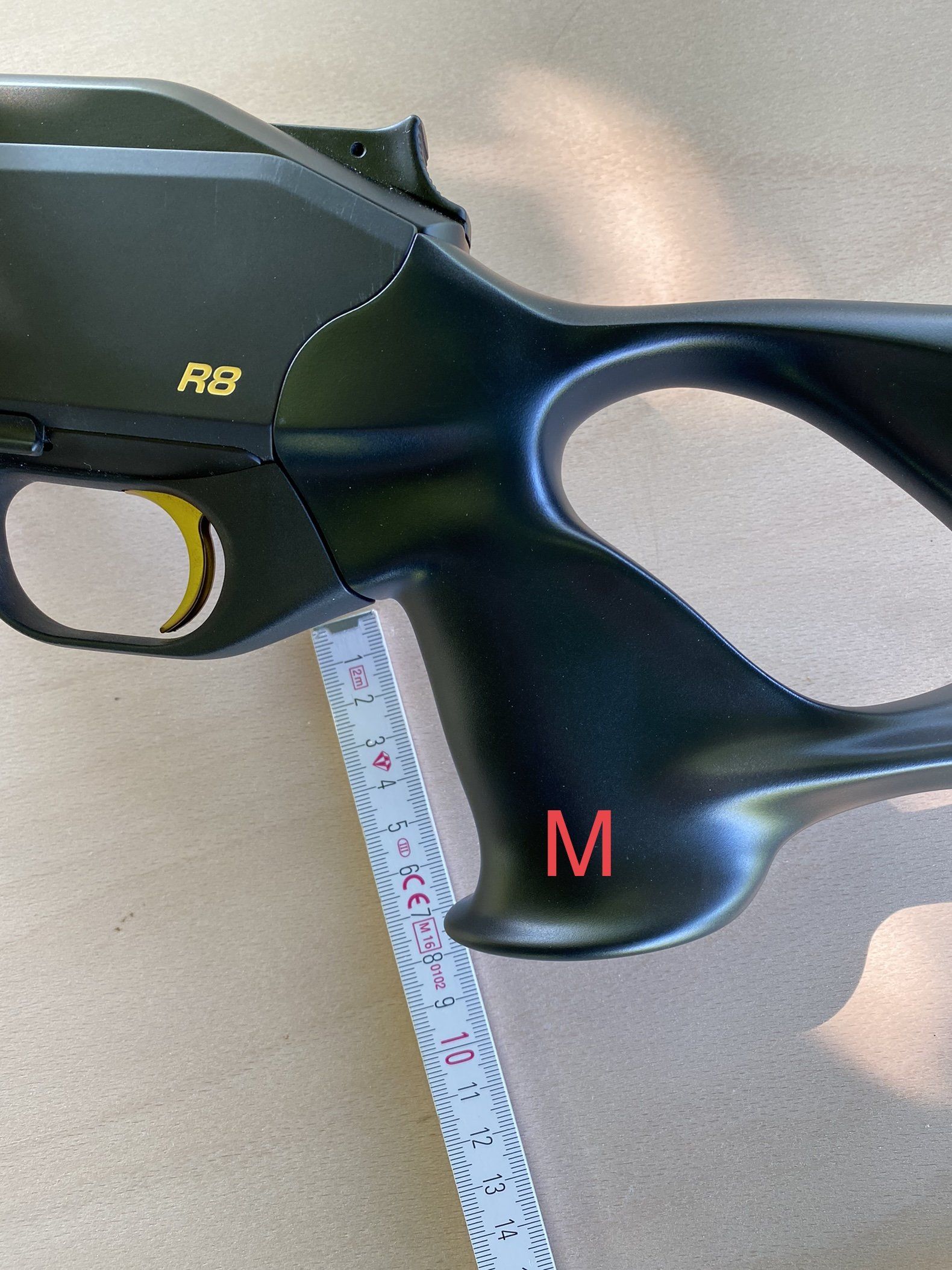

4.1 Cuatro tamaños diferentes de mango de pistón: S, M, L, XL

• Hay una buena razón por la que la ropa no solo viene en talla M, ni los zapatos en talla 42.
• Todos tenemos manos de diferentes tamaños, algunas pequeñas y delicadas, otras grandes y fuertes.
• Un arma debe sujetarse en una posición relajada y segura para poder esperar más tiempo el momento adecuado para asestar un buen golpe.
• asdm ofrece la geometría de serie adecuada para cada usuario y, por lo tanto, también el tamaño de agarre del pistón adecuado.
• Hay cuatro tamaños diferentes de asas disponibles: S, M, L y XL.
• También nos gustaría mencionar el Las damas estaban destinadas, quienes, según nuestra experiencia, encontrarán principalmente la talla adecuada en las tallas S y hasta un máximo de M.

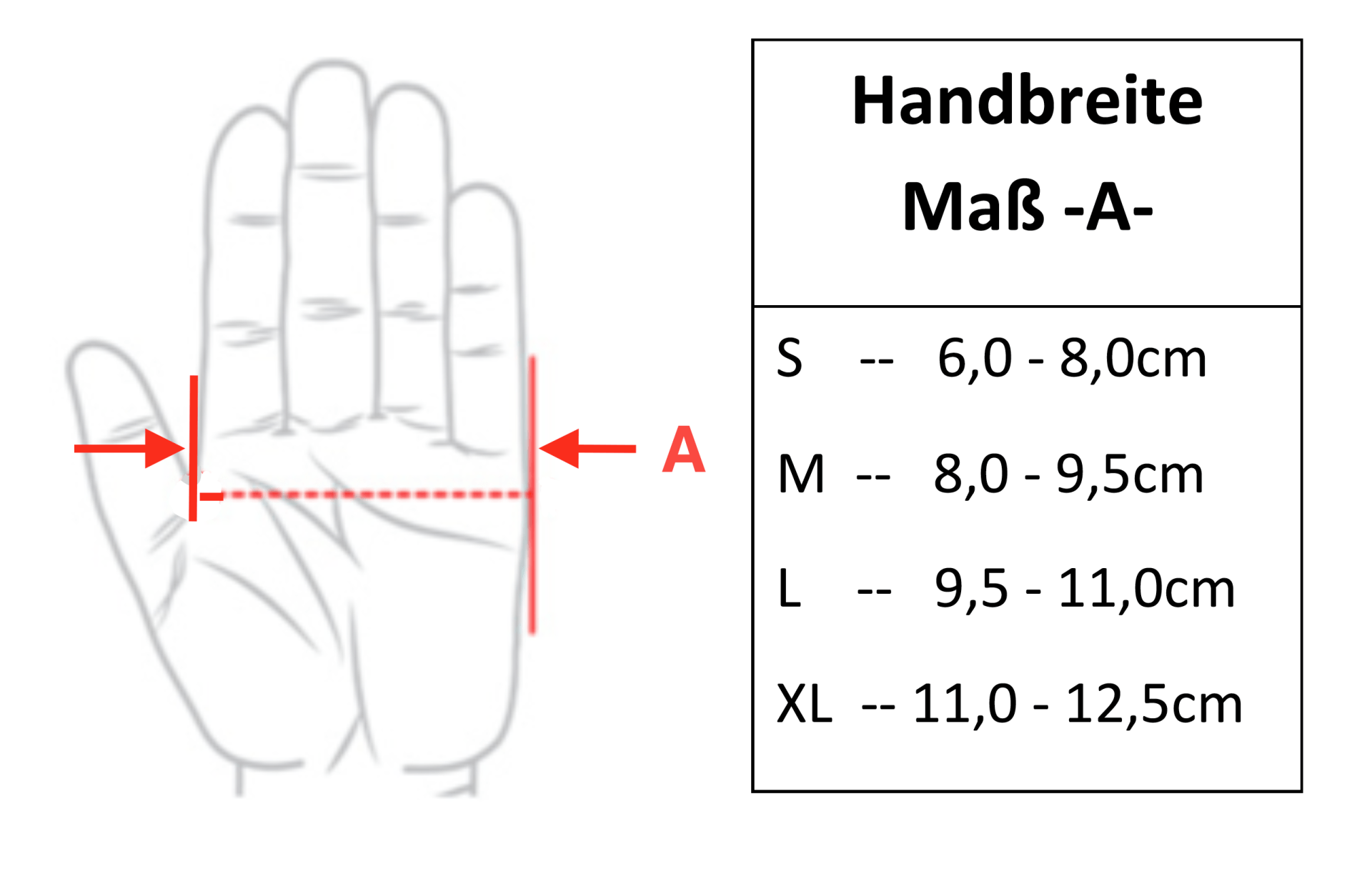

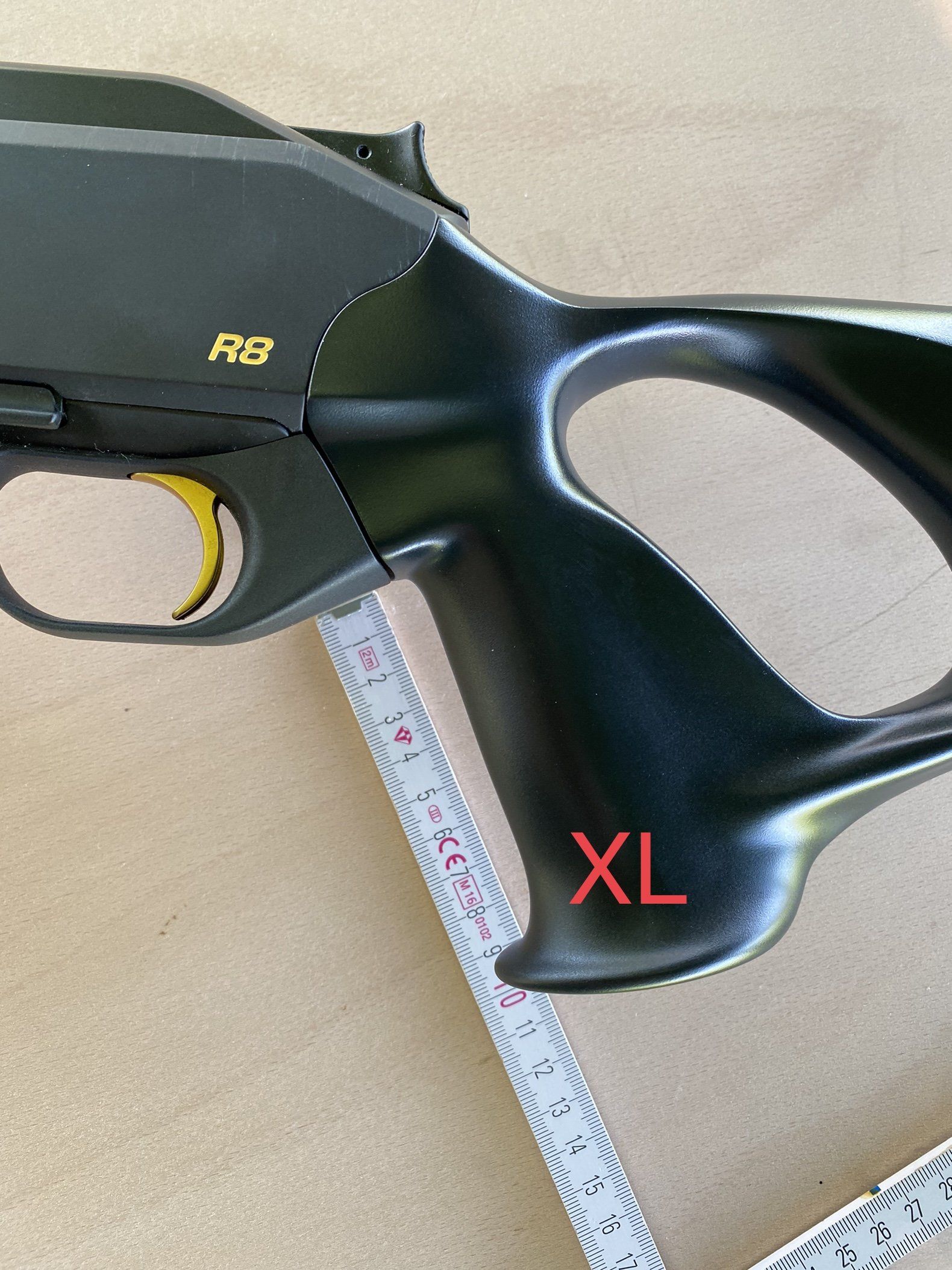

4.2 Tabla de tallas Tamaños de asas:

• A Ayuda para la toma de decisiones ¿Tenemos un? Tabla de tallas Diseñado para orientarte sobre qué talla es la adecuada para ti.
• Recomendamos: Si la medida que ha tomado se encuentra exactamente en el límite superior de una talla de asa, elija la talla inmediatamente superior.
• Siempre debes considerar si vas a disparar principalmente o si vas a adoptar la posición de disparo con o sin guantes.

Para abrir la galería, haga clic en una imagen:

Compruébelo usted mismo:

• Intentaremos ilustrar la diferencia con el ensartado habitual mediante una comparación visual. (Ver botón a continuación)Por supuesto, resulta aún más convincente si sostienes el eje ASDM en tus propias manos.
• Concierte una cita con nosotros; estaremos encantados de asesorarle en nuestras instalaciones.

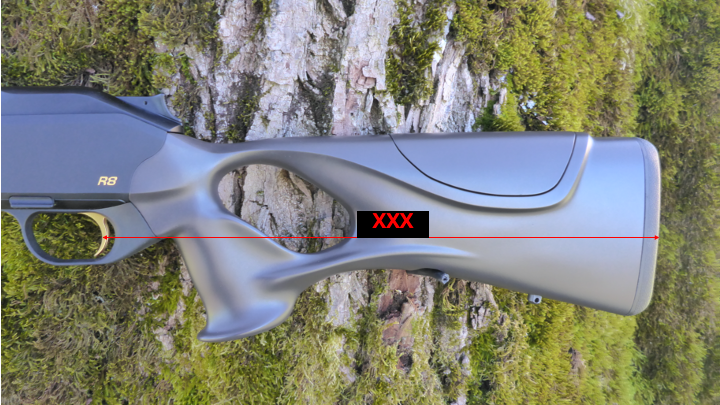

6. Longitud de la culata:

• Suministramos ejes con longitudes desde 360 mm hasta 390 mm (longitudes especiales disponibles bajo pedido).

7. Diámetro del cañón:

• La empuñadura delantera está disponible para cañones Blaser R93 y R8 en diámetros de 17 mm (caza), 19 mm (semicaza), 21 mm (safari) y 31 mm (R8 Silence). (Tamaños especiales disponibles bajo pedido, por ejemplo, para cañones Atzl o Chrissen).

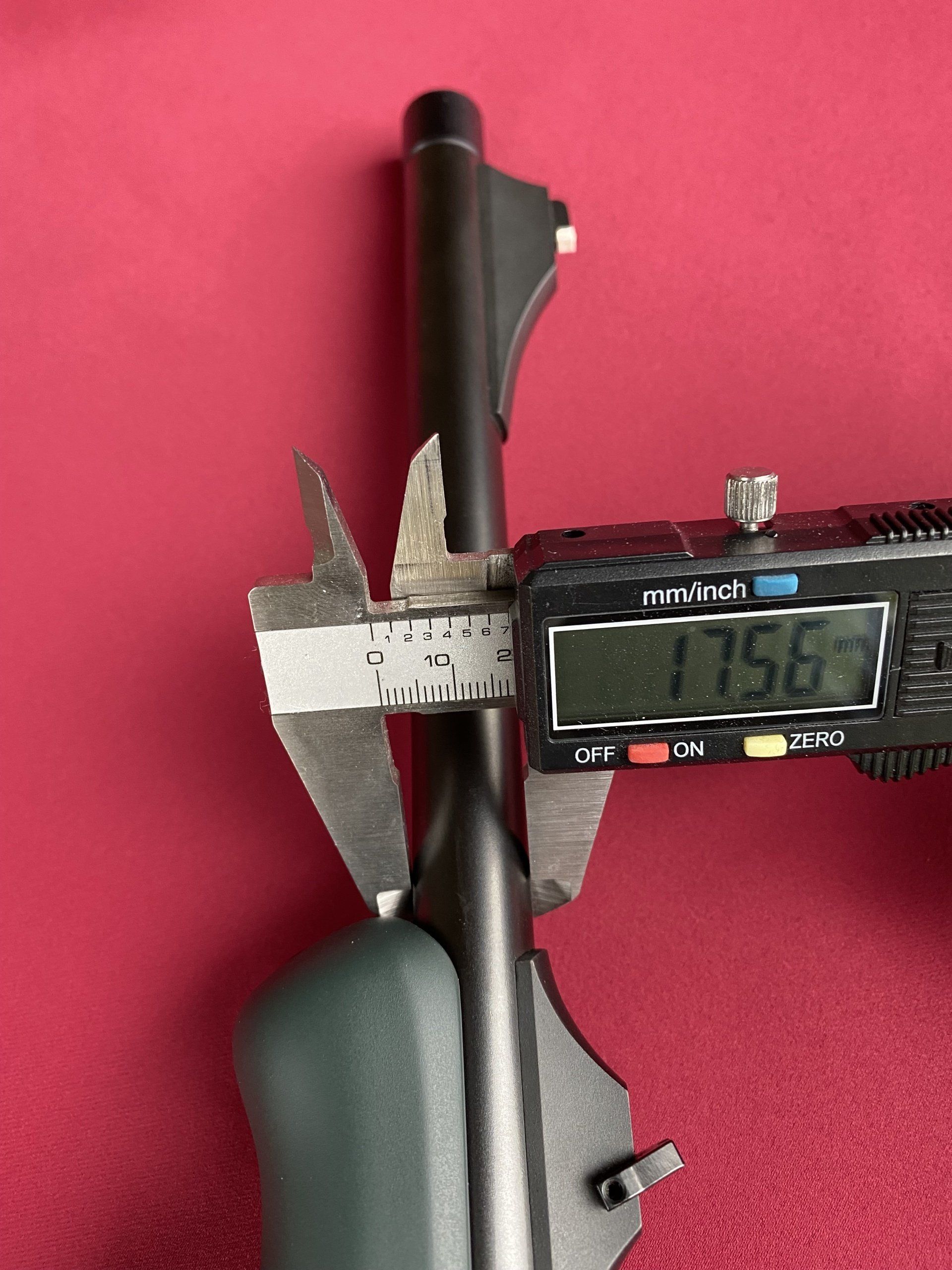

¿Cuál es el diámetro del cañón de su arma?

Dado que el cañón suele tener un diámetro exterior cónico y puede haber sido acortado, mida el cañón en el extremo del guardamanos como referencia y seleccione el índice correspondiente en su pedido. (Vea el siguiente ejemplo: si la medida es de 17,56 mm, el índice correspondiente es #DM17 en el formulario de pedido).

8. Bandera:

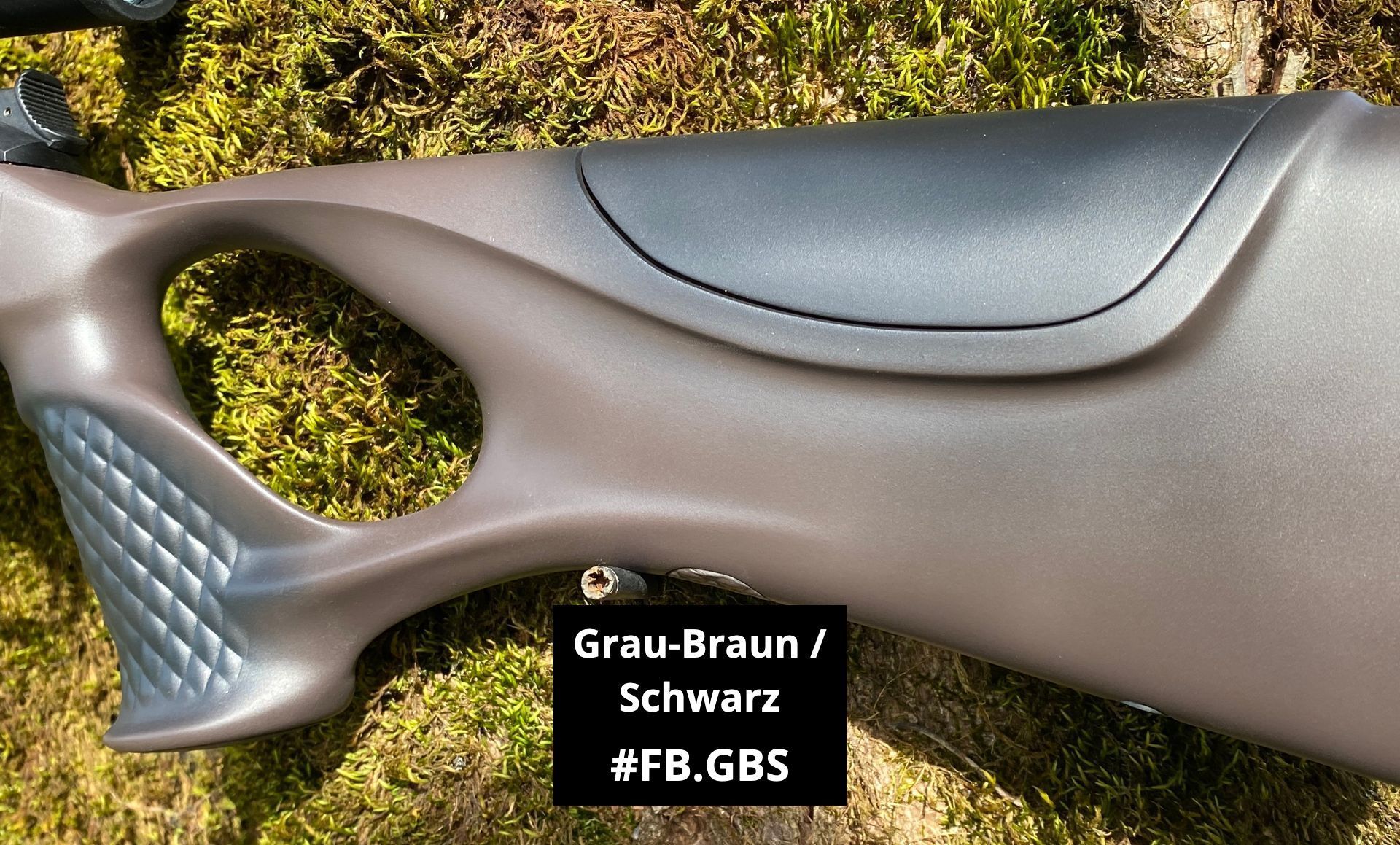

• Hay siete colores disponibles de serie (véase la galería de colores).

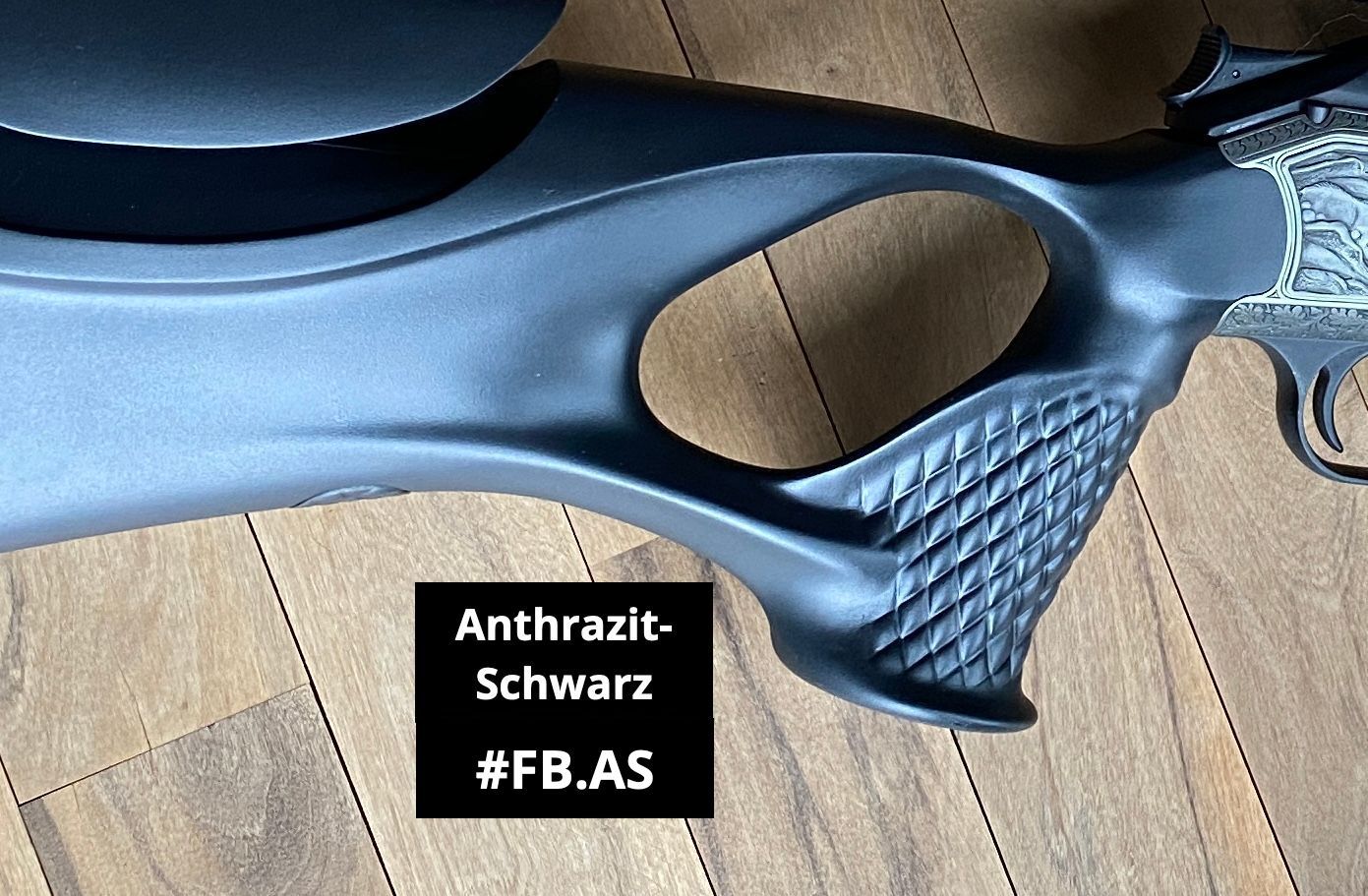

• Negro antracita

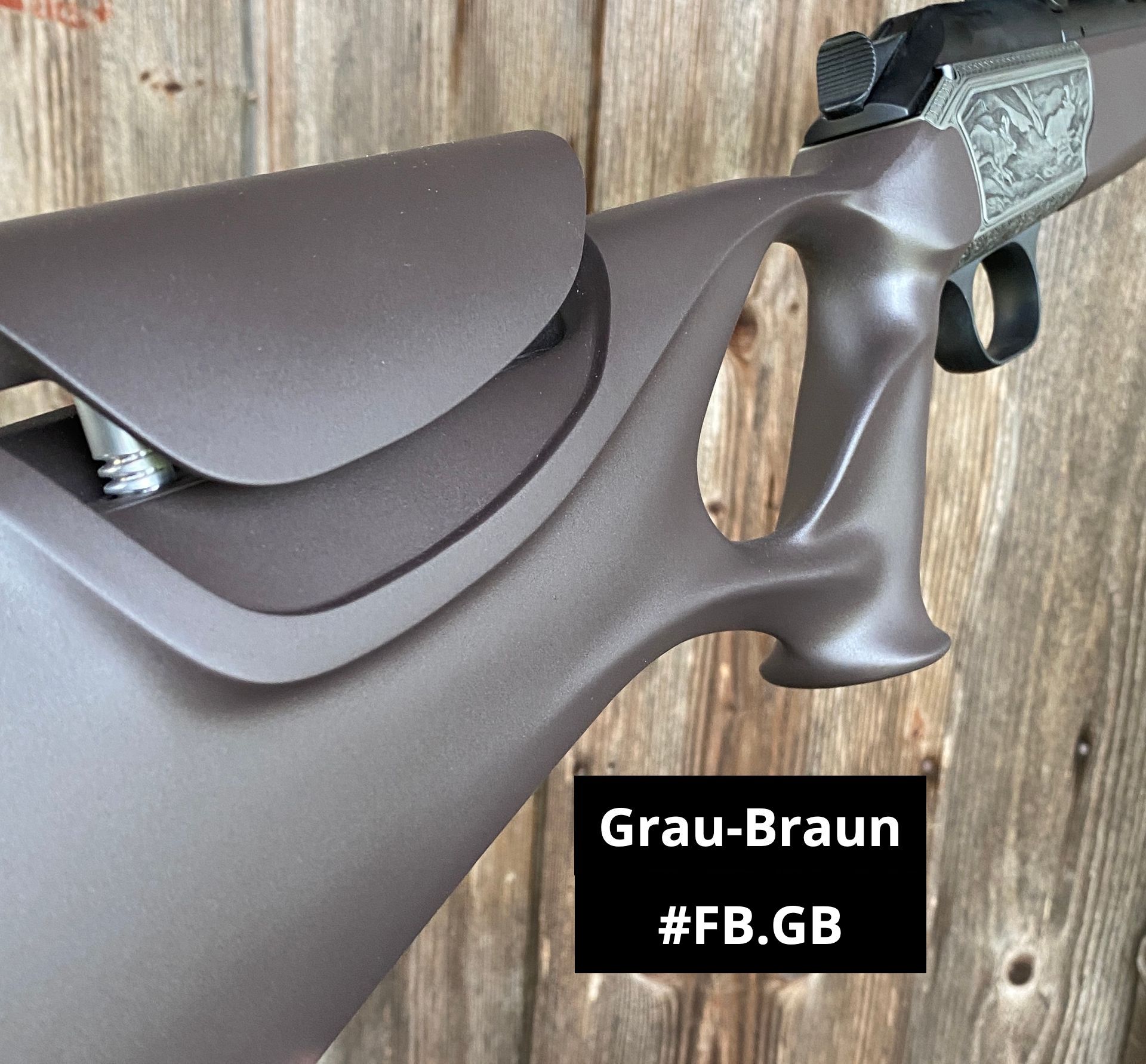

• Gris-marrón
• Gris-marrón/negro en la zona de agarre y la carrillera.

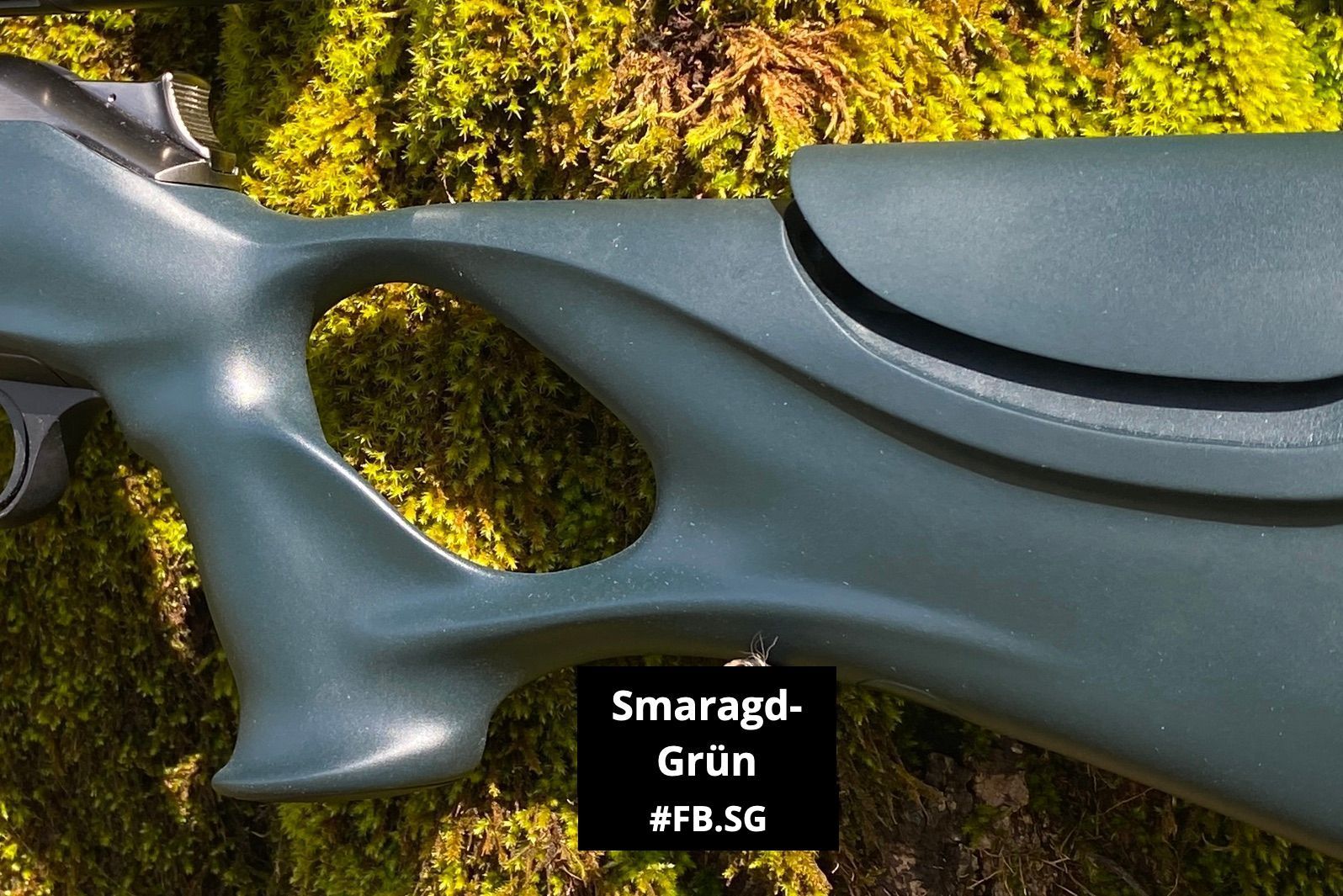

• verde esmeralda
• Verde esmeralda/negro en la zona de agarre y la carrillera
• tinto de Burdeos
• Rojo burdeos / negro en la zona de agarre y la carrillera

(Colores especiales disponibles bajo pedido)

Galería de colores

Para abrir la galería, haga clic en una imagen:

9. Cubierta de la empuñadura de la pistola:

• Cada culata de rifle es gratis Se entrega con el logotipo de asdm y las iniciales del cliente.
• Esto le da a tu rifle de caza un toque individual y personal.

10. Sonido:

• Los sonidos de la espina del ASDM no es hueco como suele ocurrir con los ejes de plástico o carbono, porque ¡No es hueco!
• Bastante opaco y de alta calidad como una pieza de maderaEsto se consigue mediante un diseño estructural especial y evitando cavidades innecesarias en el interior del eje.
• Pero, Compara el sonido tú mismoEn el siguiente video, presentamos una comparación acústica. En orden:
• eje de madera
• eje asdm
• Eje de plástico.

¡Activa el sonido!

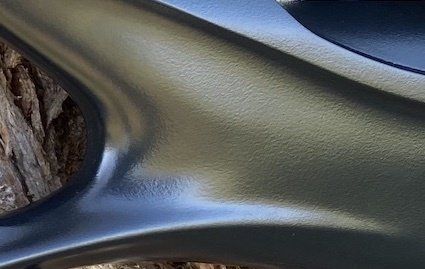

11. Superficie:

• La superficie está recubierta con un muy robusto y adherente La superficie tiene un acabado texturizado de tacto aterciopelado, aunque no se trata de un recubrimiento suave al tacto. El nuevo recubrimiento 2K, desarrollado específicamente para nuestro producto, se aplica con un acabado mate.

• Los ejes ASDM son extremadamente fáciles de cuidar y resistentes a los arañazos, y se pueden limpiar con un paño suave humedecido con agua.

Opción adicional: Chestergrip 300 €

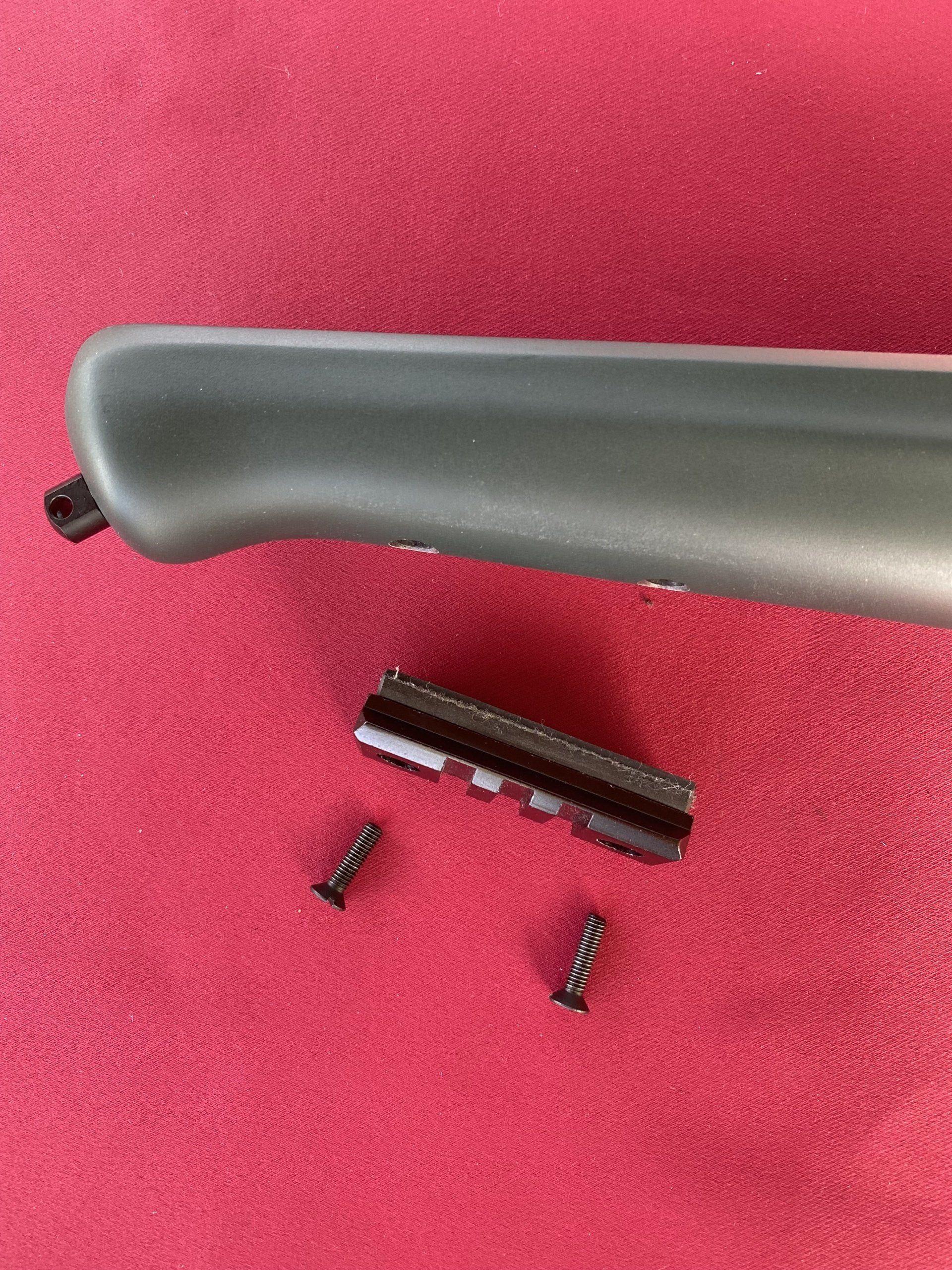

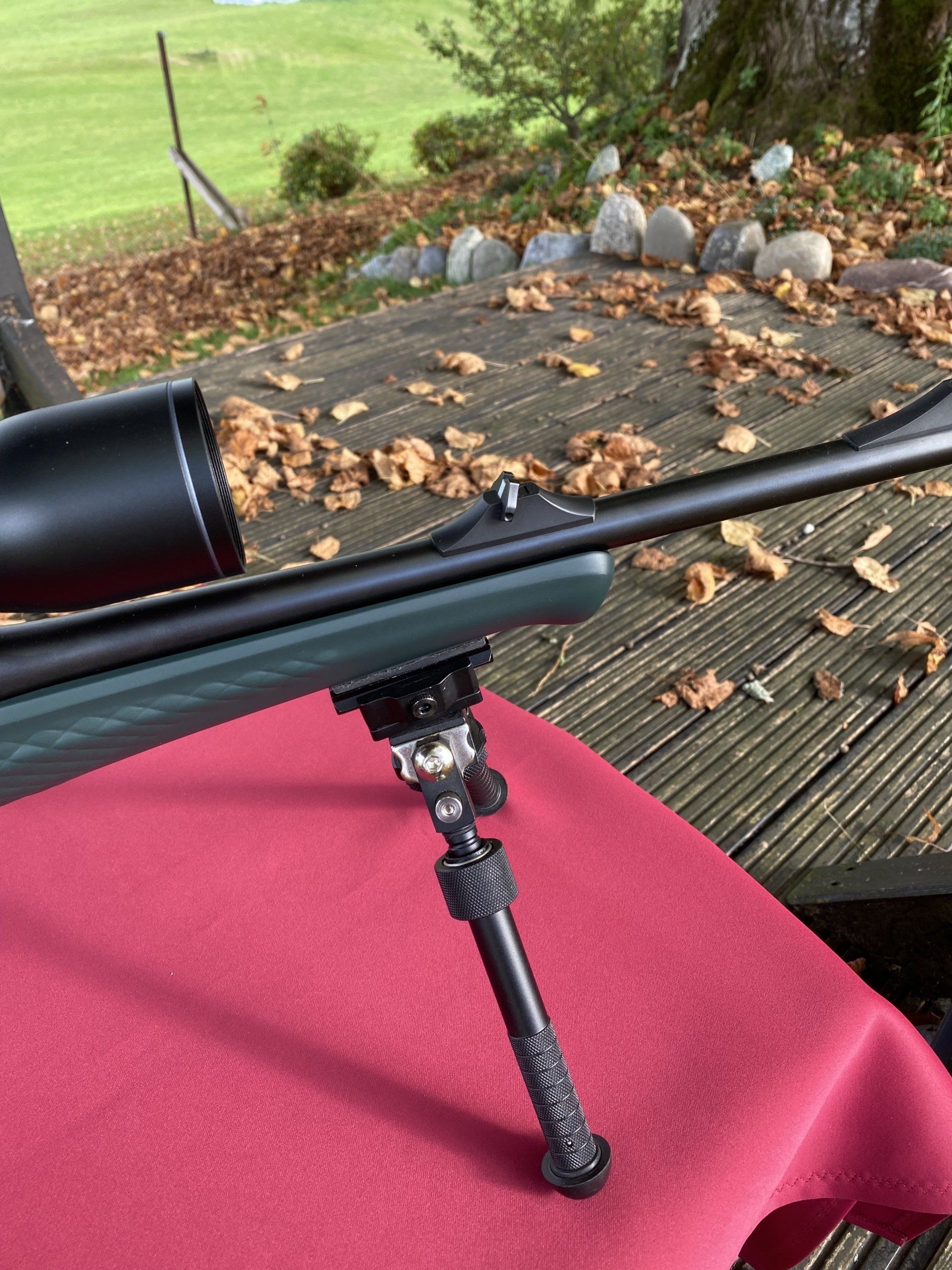

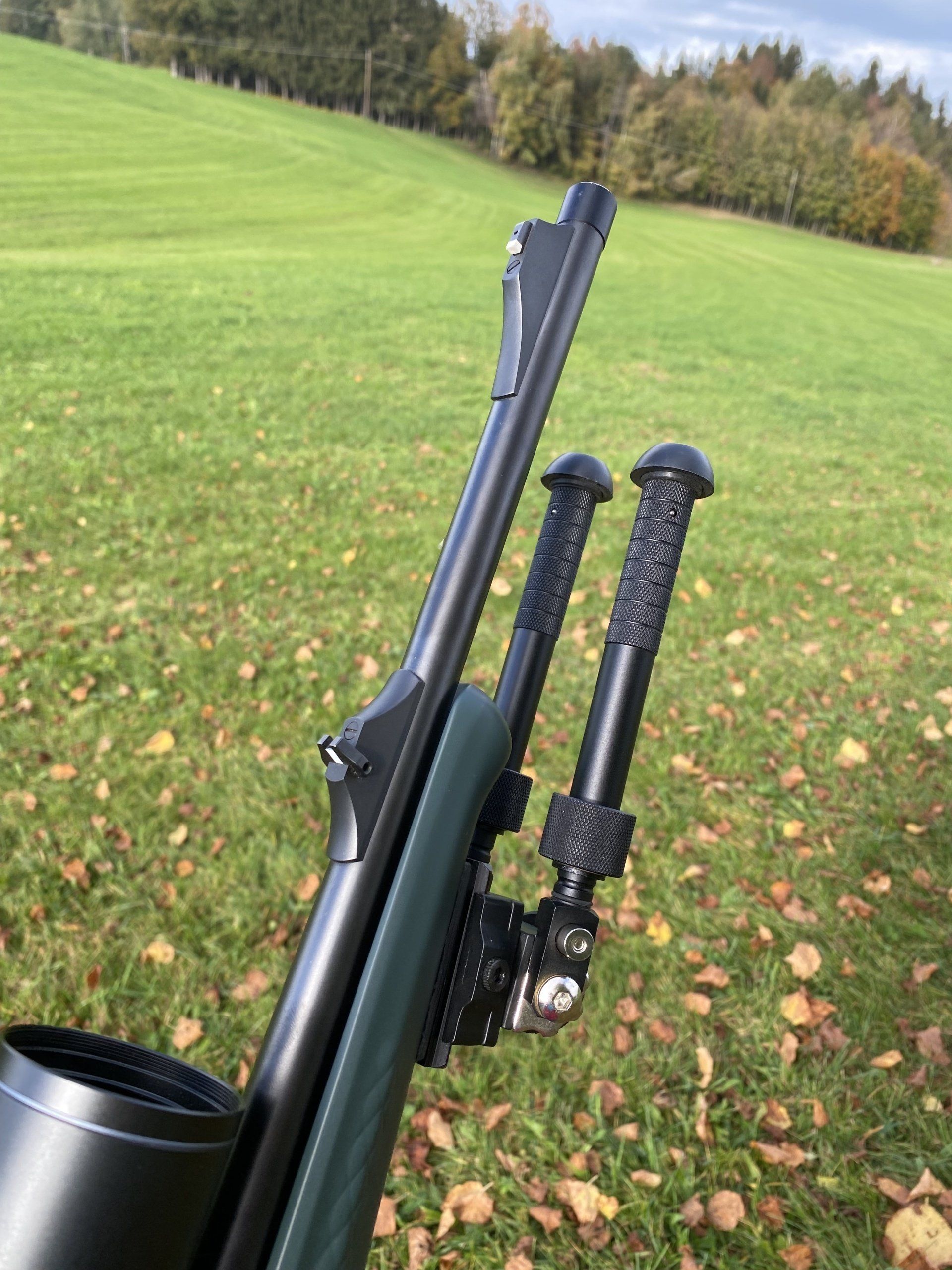

• Como opción adicional, se puede seleccionar un riel Picadinny.
• El riel Picatinny tiene 57 mm de longitud y se atornilla de forma segura y estable al guardamanos mediante un adaptador especialmente adaptado, pudiendo retirarse en cualquier momento.
• Ofrece la posibilidad, por ejemplo, de montar un bípode.

Opción adicional de Picatinny 75 €

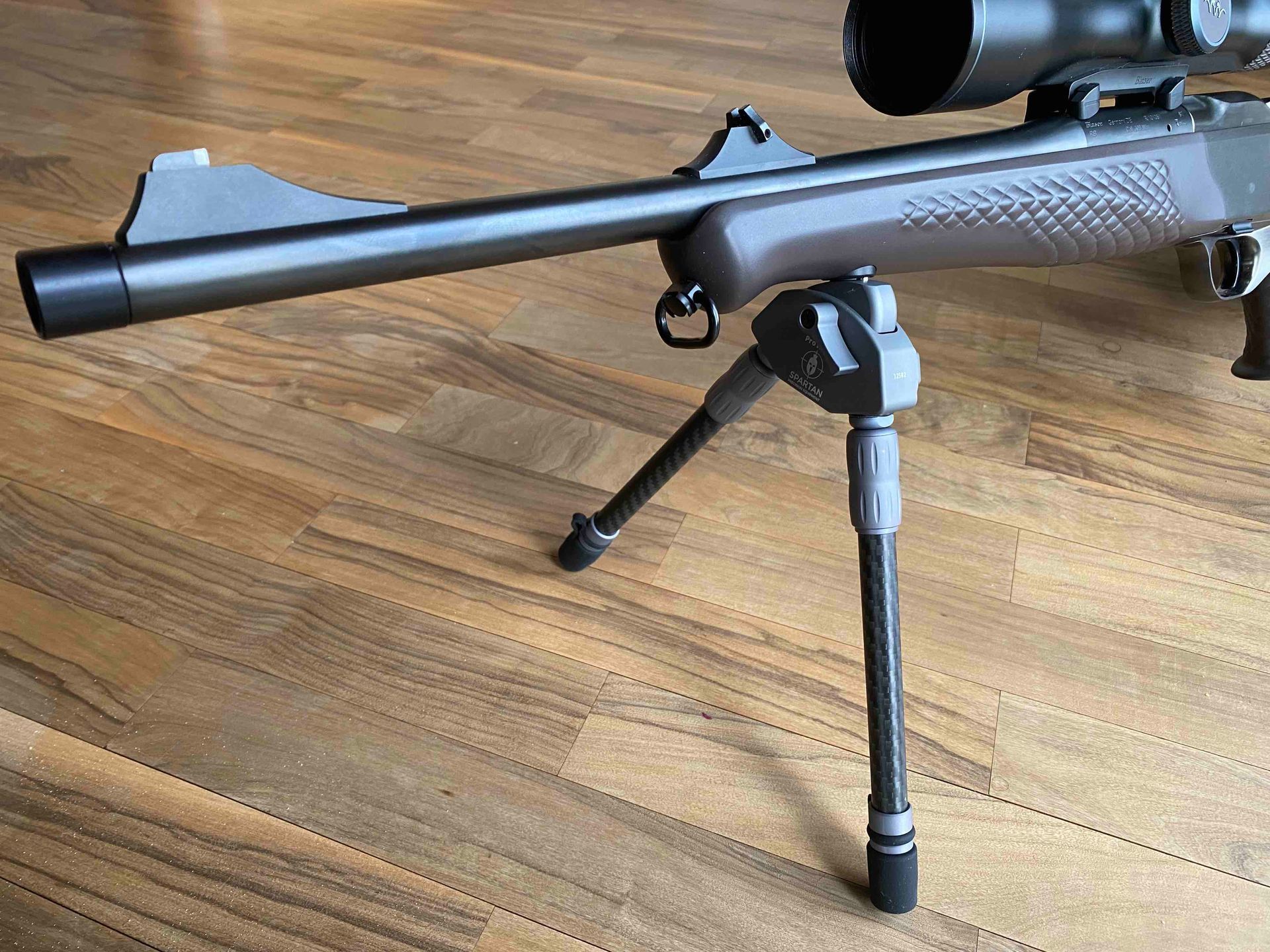

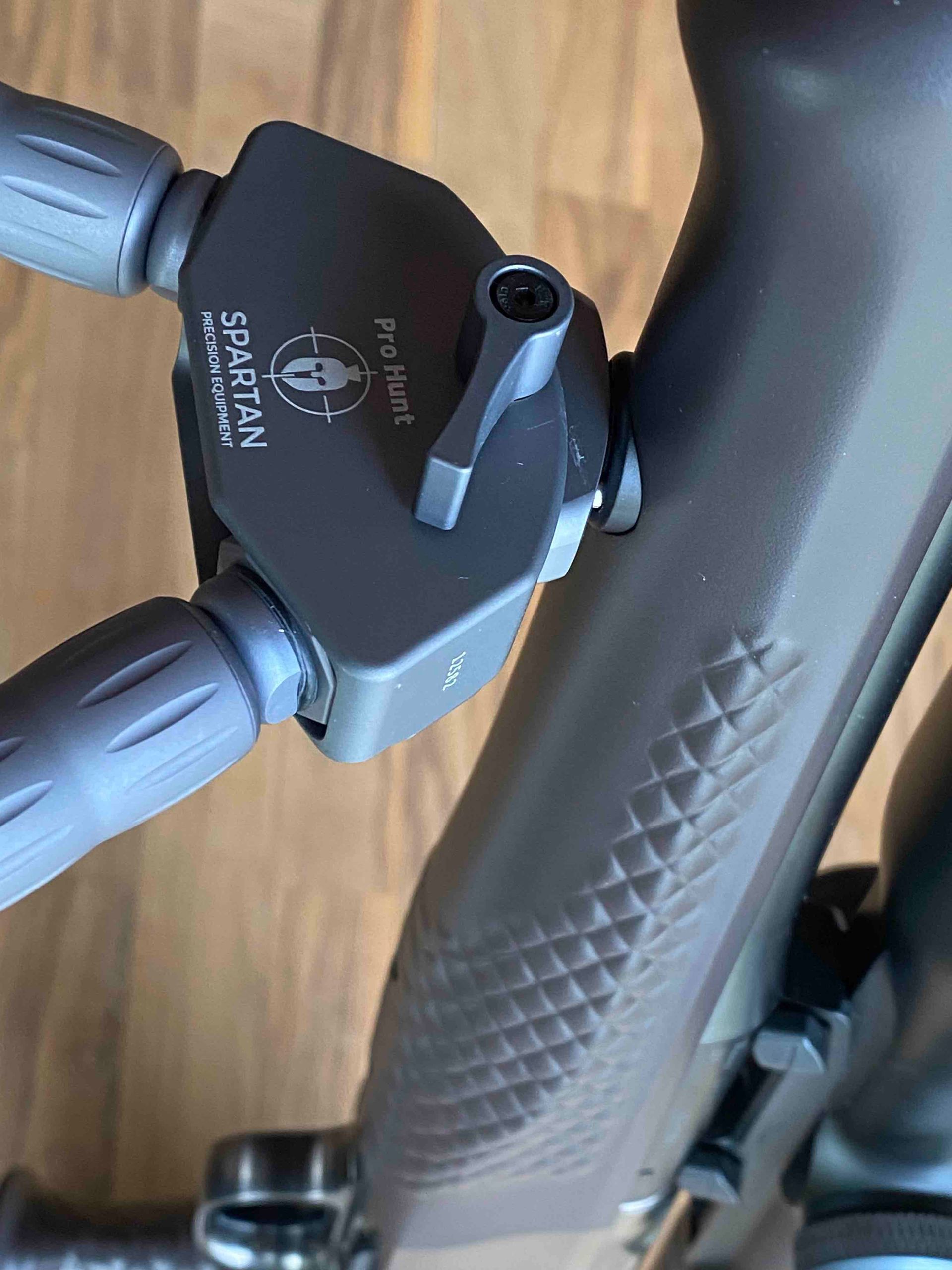

14. Casquillo para bípode Blaser/Spartan:

• Otra opción es un conector integrado para un bípode enchufable.

deBlaser o espartano.

Opción adicional: soporte para bípode 85 €

16. renovación una pieza Sistema de culata monobloque R93 y R8:

• El renovación ¿Puede el cliente? no Hazlo tú mismo¡
• Es necesario que nos envíe el cajón de mecanismos (posiblemente con la culata) de su arma, ya que necesitamos ajustarlo a la culata en nuestras instalaciones para compensar las variaciones de tolerancia del fabricante del cajón de mecanismos y así lograr un rendimiento de disparo perfecto.
• ¡Coordinaremos juntos el traslado de la carcasa del sistema antes de que nos encargue un monoeje!
• ¡Póngase en contacto con nosotros!

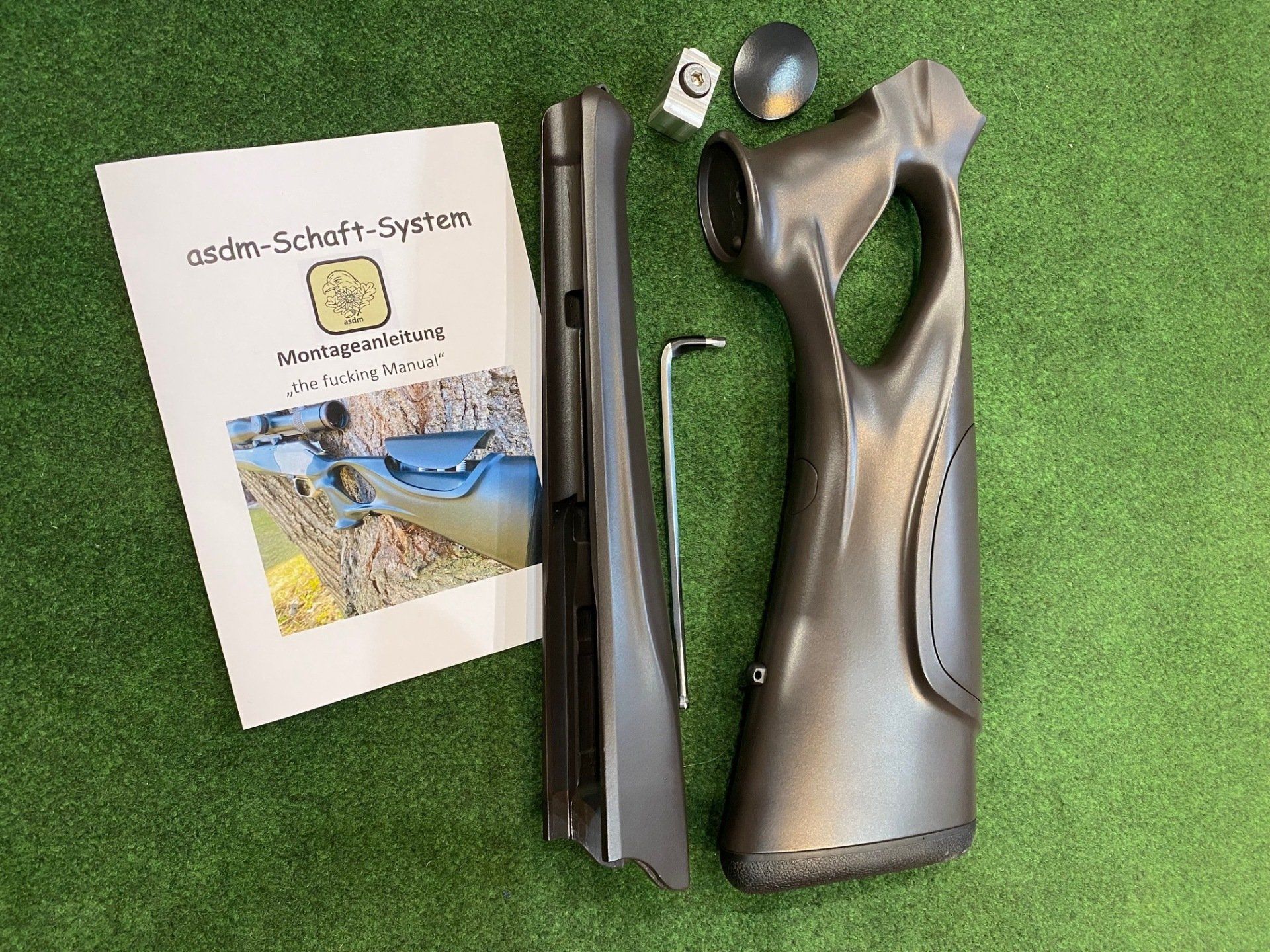

17. Contenido del paquete:

• Recibirás de nuestra parte:
• Delantero con hebilla de cinturón Push & Go de asdm
• Culata con hebilla de cinturón Push & Go de asdm

o

• Stock completo de una sola pieza, para el sistema mono,

con hebilla de cinturón Push & Go de asdm

• cantonera
• Tapa con empuñadura de pistola
• Adaptador del sistema Solo es necesario para los modelos R93 y R8 Standard.
• llave de tubo para el montaje
• Instrucciones de montaje (con instrucciones de desmontaje para el conjunto original)

Alcance del suministro (por ejemplo, R8 Duo)

18. Servicio:

• Si ocurriera accidentalmente daño venir, p. ej. arañazos A diferencia de una culata de madera o de plástico estándar, se puede realizar una reparación completa sin mucho esfuerzo y sin daños permanentes en la apariencia o la forma, incluso si la culata no se daña por colisiones con objetos duros como piedras, rocas u objetos metálicos como tornillos o clavos, por ejemplo, ¡mientras se caza desde un puesto de caza!
• Si lo necesita, póngase en contacto con nosotros, ¡estaremos encantados de ayudarle!
